17g101-11最新高清电子版图集.pdf

资料评价:
暂无
生成时间:
2021-07-12
下载权限:
免费会员
文件大小:
27.15MB
文件类型:
.pdf
浏览次数:
2
建筑论坛:
上传会员:
anchor
所属栏目:
建筑图集
下载地址:
资料是由会员“anchor”上传到本平台,如有不妥请联系客服。违规侵权投诉





先睹为快,大家一起学习,分享有缘人!

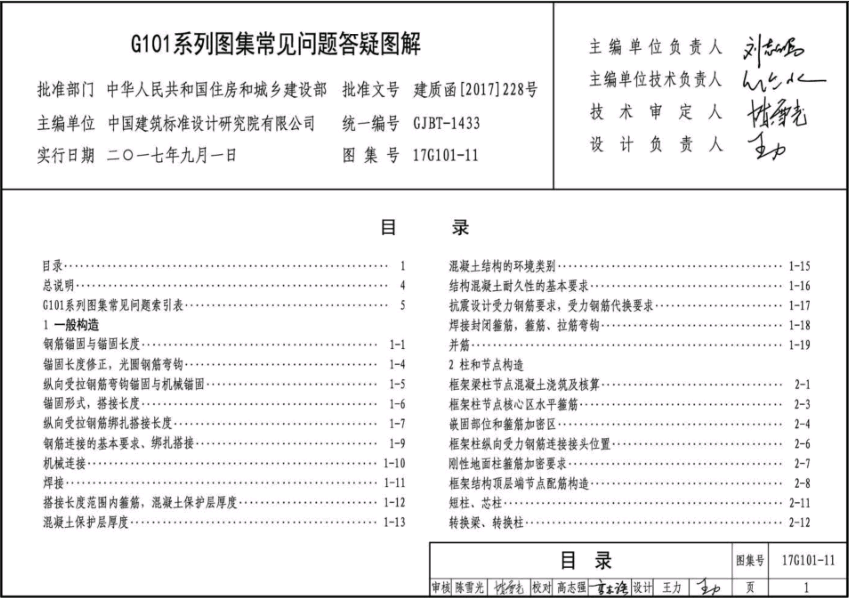

17G101-11 G101系列图集常见问题答疑图解高清PDF电子版图集下载

1编制依据
1.1本图集根据住房和城乡建设部建貭函丨2016】89号“关于印发《2016年国 家建筑标准设计编制工作计划》的通知”进行编制.



17g101-11最新高清电子版图集 17g101-11最新高清电子版图集

总说明




1.2设计依据
«琨凝土结构设计规范》
«建筑抗震设计规范》
«建筑地基基础设计规范》
«混凝土结构工程施工规范》
«髙层建筑琨凝土结构技术规程》
«建筑桩基技术规范》
«建筑结构制图标准》


GB 50010-2010 (2015年版) GB 5001卜2010 (2016年版) CB 50007-2011 GB 50666-2011 JGJ 3-2010 JCJ 94-2008 CB/T 50105-2010


当依据的标准进行修订或有新的标准实族时,本图集与现行工程建


设标准不符的内容.限制或淘汰的技术产品,视为无效.工程技术人员在参


考使用时,应注意加以区分,并应对本图集相关内容进行复核后使用.
1.3配套使用图集


《混凝土结构施工图平面整体表示方法制图规則和构造详图》G101系列国 家建筑标准设计图集:
16G101-1 (现浇琨凝土框架、剪力墙.梁、板}
16G101-2 (现浇混凝土板式楼梯)
16G101-3 (独立基础,条形基础、筏形基础、桩基础)
2适用范围
本图集适用于抗震设防烈度为6〜9度地区的现浇混凝土民用建筑和工业 建筑的设计与施工(不包括人防工程设计),包括现浇混凝土框架结构.剪力 墙结构.框架-剪力墙结构、部分框支剪力墙结构、现浇混凝土楼面与屋面 扳,以及独立基础,条形基础.筏形基础、桩基础.
3编制目的
3.1本图集针对国家建筑标准设计G101系列图篥在使用中反馑的问熥进行汇 总、整理、分析,并将常见问題按国家现行标准及较为成熟的经验给出


构造做法,避免工程中遇到疑惑问题而彩响施工进度;为确保工程质量,正 确掌握结构构造要求,更好地使用国家建筑标准设计G101系列图集而编制本 图集.
3.2本图集是对国家建筑标准设计C101系列图集进行扩展,增加G101系列 图集答疑中遇到的,而G101系列图集中未包括的内容.
4编制内容
4.1本图集主要内容包括一般构造.柱和节点构造、劳力墙构造.梁构造、 板构造、基础构造的答疑.
4.2本图集采用图文并茂、一问一答方式,针对施工中容易渑淆.容易忽视、 容易出错的问题给出符合规范做法的解答.
5 兑日月
5.1图集第5~8页提供了 “G101系列图集常见问題索引表”,可根据问题进 行索引.
5.2本图集与G101系列图集配合使用,可供设计、施工、监理等人员理解和 实施平法设计结构施工图.
5.3使用本图集应严格执行现行国家有关标准的规定.
5.4鉴于工程的具体情况,解决问题的措施不是唯一的,施工时应根据工程 实际情况,采取合理的措施.
6其他
6.1本图集未注明尺寸单位除标髙为米U)外,其余均为毫米(腿).
6.2本图集中涉及90°弯折锚固时所述“平直段长度”及“弯折段长度•均


指包括弯弧在内的投影长度,见下图.


17g101-11最新高清电子版图集


锚固区边界线


17g101-11最新高清电子版图集


总说明                                   8集号17G101-11
