一、产品简介
TAG-8000无线高压核相器（以下简称“仪器”）用于检测环网或双电源电力网闭环点断路器两侧电源是否同相。在闭环两电源之前一定要进行核相操作，否则可能发生短路。仪器适合6～220KV输电线路带电核相作业，同时具有验电功能。
仪器采用无线传输技术，操作安全可靠，使用方便，克服了有线核相器的诸多缺点，符合国家电力安全工器具质量监督检验测试相关标准。与有线核相器相比，其主要优点是去掉了连接两个电网（电源）两端的引线，使用不受任何地形和设施构架的方式限制，提高了安全性。
二、工作原理
仪器由两个检测发射装置和一个接收主机组成。两个检测发射装置可以判断线路是否带电，然后发出测量的相位、频率信号。接收主机接收两个检测发射装置发回的信号，从而判断两线路是否同相。
三、安全事项
1、现场测试时，操作人员应按电力部门高压测试安全距离标准进行操作。
2、标准配置绝缘杆3米，对应电压等级为 ≤ 220kV。如测量线路电压高于220KV时，请使用长度大于3米的绝缘杆。
3、核相操作时，手持位置不要超过绝缘杆手柄位置。
四、技术特性
1、相位差准确度： 同相时误差≤5°，异相时误差≤10°。
2、频率准确度：±0.2HZ。
3、本产品所测电压等级为6～220KV。
4、发射器和接收主机的传输距离大于100米。
5、屏幕同时显示两线路相位差、波形和频率。
6、可调节背光亮度，显示电池电量，半小时无操作仪器自动关机。
7、两个发射器和接收器均内置可充电锂电池。
8、具有高压验电功能。
9、工作环境：-35℃--- +45℃ 湿度≤95%RH
10、储存环境：-40℃--- +55℃ 湿度≤95%RH
11、整机重量：约4.5KG。
2
m.kkreddy.com
五、使用说明

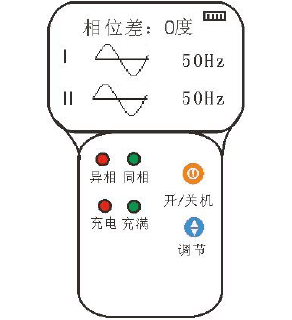

（1）仪器简介
3
（2）检查
（a）接收主机检查：长按“开/关机键”开机，屏幕显示正常，右上角显示电量。如果开
机后迅速自动关机，则说明电池电量过低，请充电后再使用。
异常处理：如果在使用时仪器死机，长按“开/关机键”不能正常关机，请将仪器背后的电
池盖打开，按“K_Reset”复位键，仪器可复位至正常状态。

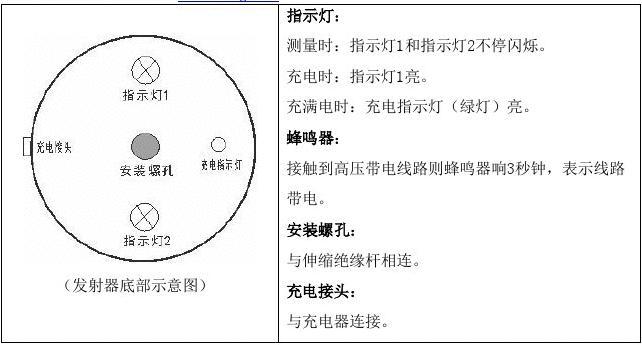

（b）发射器检查：
方法1：使用配置的测试线参照图（1）连接，如果发射器蜂鸣，两指示灯交替闪烁，接收
主机显示对应的波形和频率信息，则发射器正常。
图（1）
4
m.kkreddy.com
方法2：将发射器挂接到相应电压等级的带电线路上检验（或使用高压试验设备，模拟高压
线路对仪器经行检验）。如果发射器蜂鸣，两指示灯交替闪烁，接收主机显示对应的波形和频率信息，则发射器正常。
提示：如果不使用测试线，仪器的启动电压约为4KV。
使用测试线时，仪器的启动电压约为5V。
（c）绝缘杆检查：
将伸缩绝缘杆拉伸至全长后进行规定的耐压试验。具体耐压电压可参照附录A。
提示：当耐压试验设备的最高电压受限时，可以将绝缘杆拉伸至全长后，每单节进行相应的耐压试验。
（3）核相。
将两发射器分别挂接到两带电线路上，观看接收主机的测量结果（依照国家电网核相A级标准）。

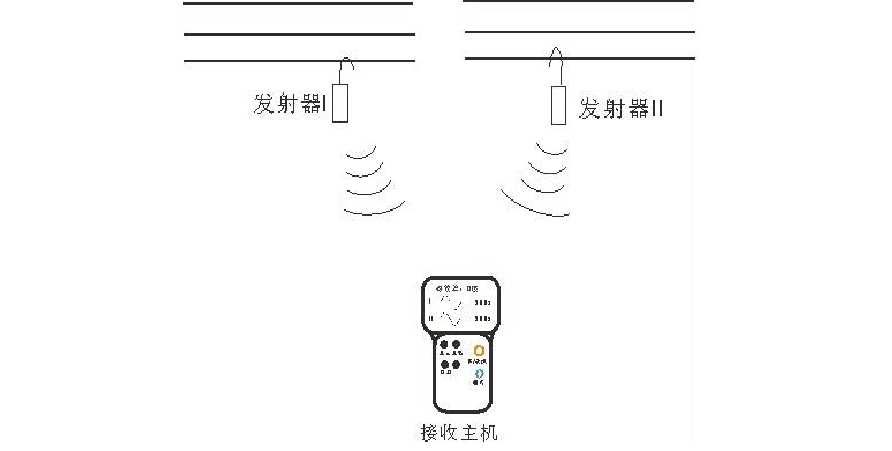

相位差大于30度时为异相，“异相”指示灯亮，同时语音提示“异相请注意”；小于30度为同相，“同相”指示灯亮，同时语音提示“同相”。操作示意图如下。

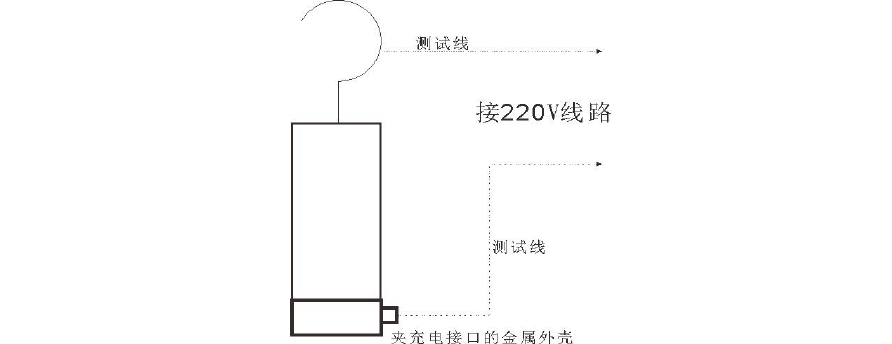

补充：如果测试电压为220V/380V,请使用测试线与发射器连接，从而进行测量。此时测量可
5
m.kkreddy.com
以不使用绝缘杆。
注意：严禁使用导线替代测试线，否则仪器会烧坏。（测试线内部有510K限流电阻）。 六、维护保养
1、长期不使用时请充满电后再存放。
2、本产品不宜存放在潮湿、高温、多尘的环境中。
3、绝缘杆首次使用前应做耐压试验，且每年进行一次耐压试验。
注：尖头端子为发射器头部弯钩的替换品。当它比弯钩更适于现场操作时，请用它替换弯钩后再操作。 附录A
绝缘杆参数补充说明

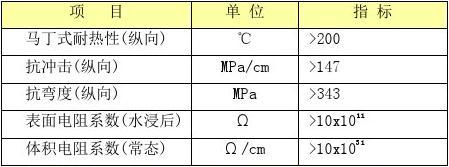

绝缘伸缩杆(材料)选用兵工企业生产的防潮绝缘管, 符合IEC/1C78标准具有防潮、耐高压、抗冲击、抗弯等特点, 该材质特性见下表。 表一 绝缘杆机械、电气特性

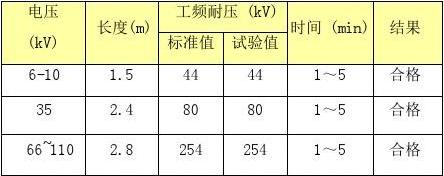

表二 绝缘杆耐压试验参数
《带电作业用1kV~110kV便携式核相仪通用技术条件 DL/T971-2005》要求。
