缩短石狮10Kv配网故障复电时间
一、 论文概括
近年来，世界经济形势和能源发展格局正在发生深刻变化，电网作为资源优化配置的重要载体，对提供能源利用率、优化调整能源消费结构至关重要。为了有序推进智能电网建设，我们应开展学习配电自动化终端FTU、新型故障监测器等一系列智能电网的新技术、新设备的使用，为打造坚强电网迈出历史性的一步。本文主要讨论无线故障定位技术的使用。
10kV配电线路因为分支线多而复杂，目前在发生短路故障时仅出口断路器跳闸，具体的故障位置还是需要配网运行人员逐杆进行查找，即使在主干线上用分段开关，也只能隔离有限的几段，找出具体故障位置还是需耗费大量人力和时间，且效率很低。配电系统影响供电可靠性的主要因素是线路故障的查找和处理，而查找故障时间往往占整个停电时间的70%以上，如杆上设备的击穿故障，往往需要很长时间才能找到损坏的柱上设备，更换损坏的柱上设备即可恢复供电，因此查找这些故障几乎占整个故障处理时间的98%左右。在配电线路的常见故障中，单相接地故障的发生率最为频繁，占据配网故障的总故障率的70%以上，如何快速、准确地查找单相接地故障成为10kV配电网运行的核心问题，也是进行配网供电可靠性重要保证。因此10kV配电网故障的自动定位，尤其是针对单相接地故障的确定和隔离是作为配电自动化的一个重要内容，对提高供电可靠性有很大影响，也得到了越来越多的重视。
在当今社会背景下，提高用户用电满意度已成为各个电力企业的核心企业文化，本文通过对比以往配网抢修遇到的困难，确保供电可靠性，维持电网正常运行一直是供电企业强调的工作重心。作为一名供电企业一线的配电检修工，如何才能有效的缩短配网故障复电时间，达到对配网故障进行高效的抢修是本文主要讲述以及探讨的主要课题
石狮地区三面环海配网结构复杂，是台风频发地区、拥有国家一级渔港祥芝港其负荷密度高对电网亦是一种考验，缆化率之高居福建各县级电力公司前列，这给快速抢修复电带来很大的压力,本文旨在结合石狮地区区域差异化，提高石狮电网对故障综合研判能力，同时通过整合以往抢修流程，强化对供电抢修的统一指挥和资源调配，提高配网抢修快速响应能力和优质服务水平。
本论文结合2016年石狮供电公司 配网故障抢修总结数据，对各个流程结合现状，对新旧GPMS系统、电力设备等方面进行逐一平行对比，总结出现阶段薄弱和改进的环节，旨在加快对配网故障响应速度，提高工作效率，达到缩短石狮10Kv配网故障复电时间。
关键字：无线故障定位、客户用电满意、供电可靠性、优质服务
3
4
三、现状调查
现状调查一：现阶段10kV配网故障主线复电平均时间

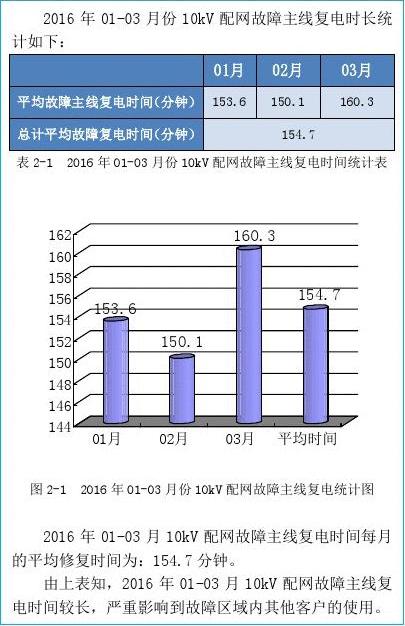

2016年01－2016年03月石狮市发生10kV配网故障后的10kV配网故障主线复电时间较长，经统计10kV配网故障主线复电平均时间为154.7分钟/月。

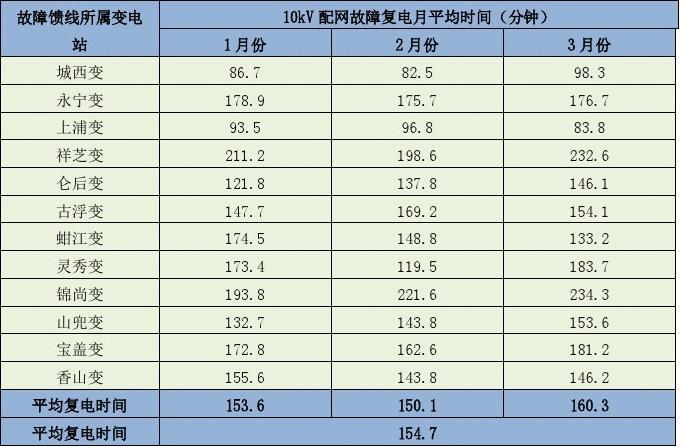

表3-1 2016年01－03月份各区域10kV配网故障主线复电时间
现状调查二：现阶段10kV配网故障主线复电流程
现阶段主要具体流程：
1、接到故障区域用户电话某地多用户没电，请求派遣人员去现场查看 2、95598远程工作站通知配电抢修中心让其派遣抢修第一梯队前去故障现场查明原因。
3、配电抢修中心值班长通过用户用电信息采集系统，IES600系统，电流突变系统及故障定位系统对故障点进行综合研判，通知抢修第一梯队驱车前往故障点区域进行巡视。
以下将分为两种情况进行分类讨论以便提高论文的准确性 第一类：线路没有故障
1、抢修小组根据现场故障指示器及配电抢修中心值班长使用多系统对故障点进行综合研判后得到的大概数据，对故障点进行巡视检查，在确认无明显故障后在对全段线路进行巡视，没有发现明显故障点后，汇报调度中心。
2、调度中心对反馈的故障信息进行分析，使用用电信息采集系统召测故障点后端线路是否还有电流，结合多方人员反馈下令给变电站运维班组进行变电站试送。
3、试送成功，线路恢复送电
5
第二类：线路却有故障
1、抢修小组根据现场故障指示器及配电抢修中心值班长使用多系统对故障点进行综合研判后得到的大概数据，对故障点进行巡视检查，在确认无明显故障后在对全段线路进行巡视，汇报调度中心。
2、调度中心对反馈的故障信息进行分析，使用用电信息采集系统召测故障点后端线路是否还有电流，结合多方人员反馈下达现场令给抢修小组分段隔离故障点支路。
3、调度中心通知变电站运维班组进行变电站试送，成功后，对故障区域内故障区域其他支路进行巡视查看其他用户是否来电。
4、应急抢修队伍赶往现场，对隔离段线路进行勘察开票。
5、操作班在系统内开票后前往现场停电，调度中心下令外协队伍对故障段组织安全措施后施工。
6、外协队伍汇报调度中心工作票终结后，操作班对故障点进行验收合格后，对故障隔离段进行恢复送电。
现状调查三：现阶段10kV配网故障主线复电哪个项目超时最多
经过统计2016年01－03月共发生102起10kV配网故障，其中有87起10kV配网故障主线复电时间较长，统计87起10kV配网故障主线复电过程中各项目超时次数得出累计百分比如下表：

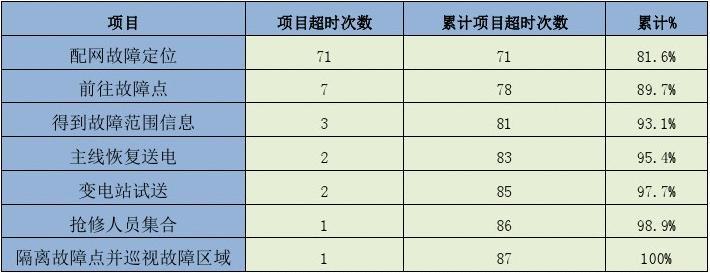

表3-2 2016年10kV配网故障主线复电流程分类统计表
其中10kV配网故障定位较慢达到了71次，占10kV配网故障主线复电较慢的各项目次数的81.6%. 调查结果：
在对2016年5月-12月10kV配网故障主线复电时间进行调查时发现，10kV配网故障定位时间较慢占据了大量的时间，同时还要面对工作人员对故障点定位准确性的风险和客户投诉故障停电时间过长等一系列问题
四、问题分析
根据现状分析发现只要解决了10kV配网故障定位时间长就能解决10kV配网故障停电较长的问题，为此结合实际工作和公司情况发现如下问题并组织分析。 4.1人力资源问题：
石狮地区三面环海配网结构复杂，是台风频发地区、拥有国家一级渔港祥芝
6
港其负荷密度高对电网亦是一种考验，缆化率之高居福建各县级电力公司前列，这给快速抢修复电带来很大的压力。特别在国网公司“三集五大”（ “三集五大”指：人力资源、财务、物资集约化管理；大规划、大建设、大运行、大检修、大营销体系。）的发展战略下，公司的人力资源等受到较大的制约，导致本来人员不足的配网抢修班组进一步的人员缩水，新进员工在正式定岗之后与工区工作经验丰富的老员工签订了师徒安全帮带协议，虽然在实际倒闸操作考核上都能达到要求，但实训基地的设备环境存在一定的局限性，很难模拟日常倒闸现场的环境，新进员工在日常操作上还是技术不娴熟，对现场环境应变、故障判断与老员工存在一定的差距，而且人事调动经常变更，新进员工在熟悉工作后往往就被轮岗到其他岗位，这对配网抢修时效的影响那是相当大。
（题外话，公司每年N次的安规考试和技能考核相对脱离实际，虽然初衷是好的，但考核的题目太过死板缺乏实用，对于在一线班组的人员，现场的安全知识和经验才是重中之重。而且每年一两次公司考核，三五六七次省市局公关抽考，不仅浪费时间和精力，更是对一线人员的折磨，万事讲究个“度”，倒班抢修人员的生物钟本来就混乱，却在下班休息时间被拉去特训应付考试，感觉根本不会再爱了。还有一点，近年来调度中心的新进人员相当缺乏现场知识，太过循规蹈矩不懂变通，一定要拉来倒班抢修锻炼一下，具体事件就不提了影响不好，对不起，一线员工牢骚发起来根本停不下来啊T.T）
4.2配网系统软硬件：
4.2.1要因确认一：未建立有效的故障信息反馈模式
抢修指挥组对故障信息的来源是95598供电服务中心受理客户报修，通过SG186系统生成报修工单，下达远程工作站，远程工作站根据工单信息，3分钟内将工单传送至配电抢修中心，而
SG186系统上鉴于客户的口述过于简单通常得到的只是某地没电，而10kV配电故障定位系统的主站设备所发出的故障短信息也仅是对故障区域的文字描述，无法结合故障馈线的实际情况展开分析。
图4-1 现阶段10kV配网故障信息获取方式
由于获得的10kV配网故障信息过于单一化，也仅仅是文字描述，10kV配网故障反馈模式单一，工作人员难以开展故障分析或分析缓慢且难以缩小故障区域，沿海或靠山地段线路复杂，巡视难度较大，抢修人员需要大量时间将故障馈线的主干线路全部巡视，所以造成10kV故障定位时间较长。
4.2.2要因确认二：10kV架空线路故障指示器故障指示效果不明显
7
石狮市早期试点建设的10kV配网架空线路故障指示器型号为HR-1PD-F，该故障指示器的指示原理是通过一个红色反光膜指示，在发生短路或接地故障动作后红色反光膜动作至显示窗口，完成故障指示。

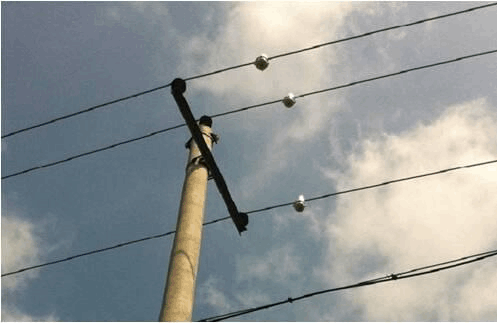

图4-2 HR-1PD-F型10kV架空线路故障指示器实物图与现场图
而这种型号的10kV配网架空线路故障指示器，基于生产年代过早而受到技术因素的限制，在使用不久后其故障指示信号白天很难观测，而在夜间故障指示信号需用手电筒的辅助照射，使光线对其红色反光膜进行反射才能看到指示方式，而一次单项接地故障往往有几十组10kV架空线路故障指示器进行动作，在现场查找故障时很容易被忽视，导致错过有效的故障点从而工作人员需要多次巡视才能缩小10kV配网故障范围，多次巡视会导致10kV配网故障定位时间较慢，延长10kV配网故障送电。
4.2.3要因确认三：环网开关柜设备缺少“二遥”装置
随着城网建设与改造，环网供电方式越来越被普遍采用，其环网电压集中供电方式的核心是多支路分束供电，由主变电所35kV母线分别引出几个供电支路，每个支路可挂接3个左右的牵引降压变电所；有来自不同变电所的两个支路通过分段开关互相联通，保证当一个主变电所故障时另一个主变电所的支援供电。这种供电系统的主要特点是环网进出线均为断路器，环网电缆的主保护为纵差保护。这种供电系统不论是供电质量，供电可靠性，损耗等各项指标，都是比较优越的。在大面积集中供电的地方（大多是城市供电方式）。

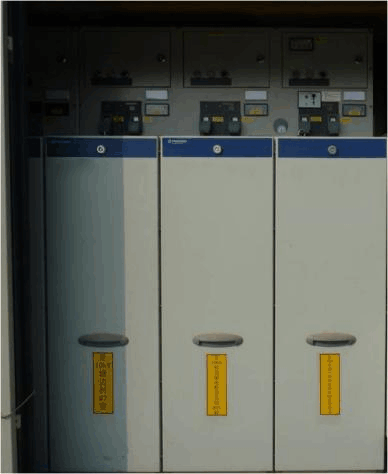

图4-3 没有“二遥”装置的环网柜
现阶段石狮市共有685台环网开关柜，抢修人员在接到10kV电缆故障信息
8
时，不能及时发现故障地点，必须地毯式的巡视所有环网开关柜，通过柜内10kV电力电缆故障指示器来做判断，造成10kV电力电缆故障不能及时定位，而拥有“二遥”功能的10kV环网开关柜就能对10kV电力电缆故障进行远程监听，经我司计算，当石狮市配网“二遥”装置普及率达85%的时候就能对全石狮的10kV电力电缆进行监控，将10kV配网电缆故障区域可视化的呈现在抢修人员面前。
表4-4 2016年6月统计具有“二遥”功能的环网柜普及率统计表
2016年06月，我们对石狮市现有的环网开关柜进行统计，在石狮市各馈线所属变电站范围内统计所有环网开关柜，发现具有“二遥”装置的环网开关柜仅有125座，在柜中往往只有10kV电力电缆故障指示器，由于缺失“二摇”装置所以不能对外传输10kV电力电缆故障数据，通过环网开关柜“二遥”功能普及率，发现具有“二遥”功能的环网开关柜普及率只有18.3%，不满足要求“二遥”功能的环网开关柜普及率达到85%，确认公司具有“二遥”功能的环网开关柜的普及率不能满足工作需要，且在10kV配网发生故障的时候无法缩小故障区域。
五、制定对策
5.1人力资源未合理调配
对策：加强对新进员工管理，优化人员轮岗制度。 目标：让新进员工迅速有效的提升抢修操作技能。
实施措施：1、新老员工签订长期师徒安全帮带协议，取缔老旧应付傻瓜式培训，由经验丰富的老员工组织牵头，对新员工进行现场安全安规知识及其技能
9
的培训强化提升，以安规为蓝本，衍生出更加贴合实际的，通俗易懂的现场应变技巧及操作技能。活学活用，在确保自身安全的前提下，更好的维护电力设备安全可靠运行。2、公司应优化抢修操作人员轮岗制度，尽量避免“烤熟的鸭子飞走”的事件频发发生，协调确实在工作岗位上不能胜任的人员进行重新调配。
效果检验：水平对比同批次的新进员工，在公司组织的技能竞赛等环节，各个班组的新进人员技术水平就差异很大，长期在抢修操作班组服役的人员基本都能在竞赛中脱颖而出。
5.2配网系统软硬件老旧
5.2.1问题一：未建立有效的故障信息反馈模式
对策：在原有的故障定位系统中增加有效的故障信息反馈模式。
目标：建立的系统用来完成对故障信息图形化处理且反馈成图形区域的准确率为100%
实施过程：
措施1：加装新系统的数据采集传输点
作为一个故障信息图形反馈系统必须要有它的数据采集传输点，对图形反馈系统的数据采集传输点有严格的选择标准，其采集点需要具备的是不更换设备、不停电、不安装PT和CT的前提下，进行数据终端设备的建设与维护，其传输点要具备信号传送稳定、抗干、传送端要方便维护检修，且建设速度快，不影响用户用电，采集传输点的网络形成体系要快，便于更快的覆盖石狮市所有电力设备，减少由于停电带来的损失。
图5-1 采集器内外部图
10
第11 / 16页
图5-4 10kV配网故障数据录入界面
对策：更换10kV配网电力架空线路故障指示器。
目标：新选用的10kV架空线路故障指示器能够在各种环境下让工作人员识别故障指示100%且覆盖率达到60%。
12
实施过程：
措施1：选用能够在各种恶劣条件下都能识别的10kV架空线路故障指示器 石狮市电力架空导线中普及的初代带电显示器中大多数为HR-1PD-F型号，该装置已经不能满足日益庞大的用电客户，通过对世面上多数10kV架空线路故障指示器做对比，现阶段型号为SHJ-IV的10kV架空线路故障指示器在价格上，功能上有较大的优势，SHJ-IV翻牌发光接地短路四合一故障指示器安装在10kV输配电线路上，用于指示故障电流流通的装置。

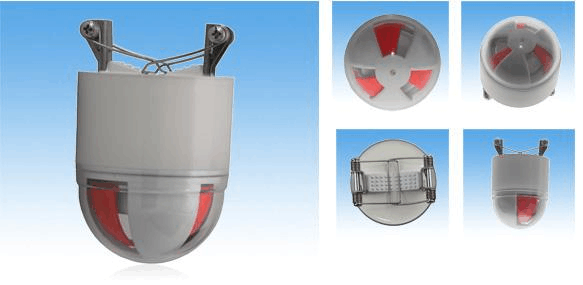

图5-4 型号为SHJ-IV新式10kV配电架空线路故障指示器
效果检验：在安装后工作人员对其效果进行了检验，发现SHJ-IV高压线路故障指示器不仅能检测线路上出现的短路故障和接地故障，还能通过自己的判断来选择翻牌或发光的方式报警，故障如果发生在晚上，它就选择发光报警；故障如果发生在白天，它就选择翻牌报警，能够适应各种恶劣天气。
5.2.3问题三：环网开关柜缺少“二遥”装置
对策：覆盖环网开关柜“二遥”装置。
目标：石狮市环网开关柜“二遥”装置普及率达到85%。
实施过程：
措施1：开展工程在环网开关柜中加装“二遥”装置
我公司为提高供电可靠性缩短10kV配网电力电缆故障定位时间，加强配网自动化建设，完善故障定位系统，特开展工程向用电密集的环网开关柜及故障频发地段加装“二遥”装置，“二遥”装置能够有效的减少人力资源的浪费，在故障发生时能够，远程将故障数据传送至主站，确保故障发生时能够第一时间得到故障数据及故障区域以便开展故障分析及故障定位。
措施2：利用“二摇”装置对10kV电力电缆故障数据进行传输
“二遥”装置中包含了光纤、电力载波
