NA200CMM201-0201使用指导
2016-11-11陈云
NA200CMM201-0201使用指导..............................................1
1、CMM201-0201模块功能..........................................2
2、模块外观..................................................................2
3、模块使用简单说明..................................................3
4、NACommBuildSetup安装.........................................3
5、NA200Pro配置.........................................................4
6、NAComm2.1配置.......................................................5
1、CMM201-0201模块功能
a.两个扩展RS485串口，可以支持内部ModbusRTU主站通讯，也可以进行自定义协议。b.一个RJ45以太网接口，支持配置监控调试，或者ModbusTCP主站通讯（CMM201-0201）。c.与NA200CPU交换数据输入输出区，分别都不超过120字。
2、模块外观
AF
COM1COM2COM0RJ45

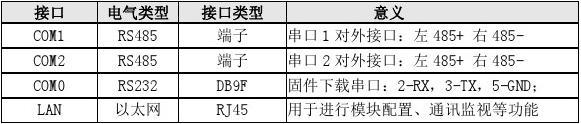

说明：
COM1：串口1,支持内部ModbusRTU主站协议。
COM1：串口2,支持内部ModbusRTU主站协议。
RJ45：以太网接口，用于模块通讯配置与监控，支持ModbusTCP主站协议（CMM201-0211）。
3、模块使用简单说明
a.
b.
c.CMM201-0201模块安装在CPU的右端，注意只能安装在第一个模块位置。NA200Pro软件中配置CMM201-0201通讯模块，配置数据交换区。使用NACOMM2.1软件配置通讯协议，配置完成后使用以太网下载到CMM201-0201模块中。4、NACommBuildSetup安装
1、获取NACommBuildSetup[V2.1]软件

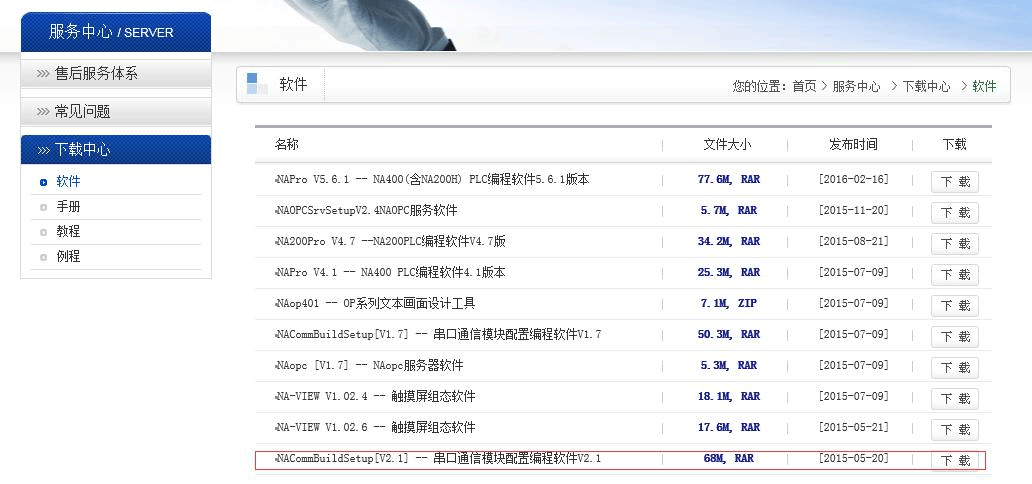

可以在南大傲拓官网下载NACommBuildSetup[V2.1]软件。
连接：//m.kkreddy.com/ServiceDownList.aspx?CateId=108
如下图：
下载NACommBuildSetup[V2.1]，下载后进行安装。
安装完成后，会在桌面生成如下图标：
5、NA200Pro配置
使用NA200Pro配置CMM201-0201
交换区，如下图：配置输入区：%MW1~%MW120
配置输出区：%MW201~%MW320,
注意：输入输出区最大为120个字。
6、NAComm2.1配置
a.打开
NAComm2.1，新建工程。
b.
点击新建弹出对话框，输入工程名称，然后确定。c.
在串口通讯上单击右键选择修改配置。
d.

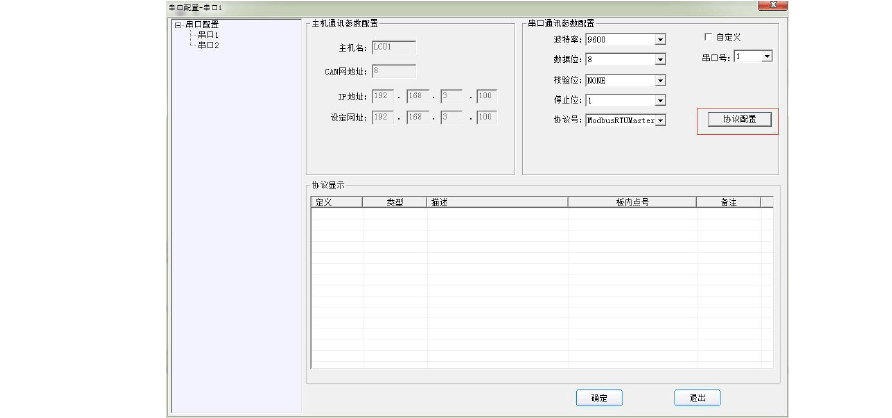

配置修改。增加串口。e.配置串口1
协议。f.协议配置。
通讯方式：支持modbusRTU与ASCII。
通讯中断后：数据可以选择保持与清零。
命令间隔：通常默认。
快慢扫描比率：2，表示，执行快速扫描执行两次，慢速扫描执行1次。
接收超时：通常默认，可以根据从站特性进行修改。
注意：CMM201-0201，最多支持64条通讯命令。如果配置为读写位命令，那么读写的位会对齐到交换区相应的字中。

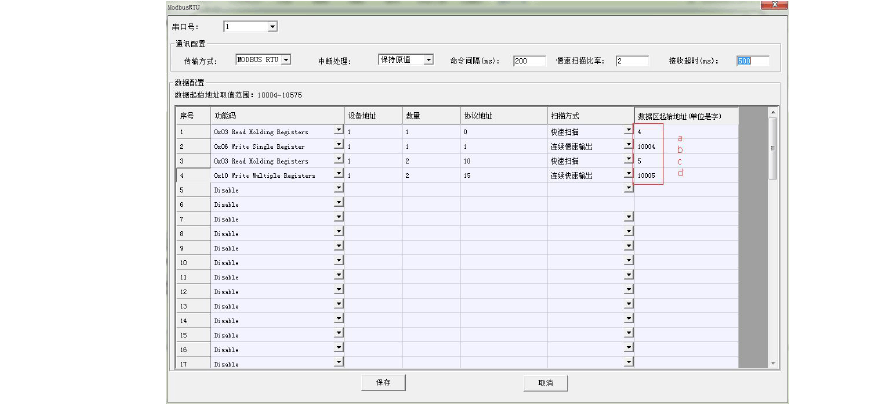

上图配置的交换区与PLC数据区对应关系。
a区为读命令，对应PLC而言就是输入区。可以填写的地址为4-575，表示与NA200交换区中的地址偏移。为4-575。
例如：输入交换区为%MW1~%MW120，那么a区表示读取的数据存放到%MW5中
c区为读命令，对应PLC而言就是输入区。可以填写的地址为4-575，表示与NA200交换区中的地址偏移。为4-575。
例如：输入交换区为%MW1~%MW120，那么c区表示读取的数据存放到%MW6，%MW7中。b区为写命令，对应PLC而言就是输出区。可以填写的地址为10004,10575，4到575表示地址偏移。为4-575，加上10000表示输出区。
例如：输出交换区为%MW201~%MW320，那么b区表示读取的数据存放到%MW205中。d区为写命令，对应PLC而言就是输出区。可以填写的地址为10004,10575，4到575表示地址偏移。为4-575，加上10000表示输出区。
例如：输出交换区为%MW201~%MW320，那么d区表示读取的数据存放到%MW206，%MW207中。
输入区保留字说明：
输入区的0-3字为通讯标志位。在上例子中对应的PLC数据区为%MW1-%MW4:串口号1234
从站设备数最大16最大16
报警标志位1-1617-32
PLC数据输入区%MW1%MW2%MW3%MW4
内部数据区0123
表示每个设备的通讯状态。注：同一从站地址表示一个设备。
输出区保留字说明：
输出区的0-3字为输出命令控制位。在上例子中对应的PLC数据区为%MW201-%MW204：串口号1,2
最大命令最大64
位控输出1—64
PLC数据输出区%MW201~%MW204
内部数据区10000~10003

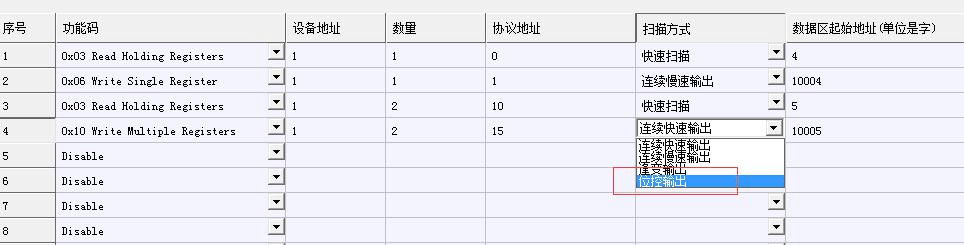

表示：%MW201-%MW204,4个字的64个位，控制CMM201-0201的64条写命令（不包含读命令）的位控发送。
例如%MW201的第0位控制第一条写命令，第1位控制第二条写命令。如果写成功控制位会自动归零。注意：配置成位控输出时有效。

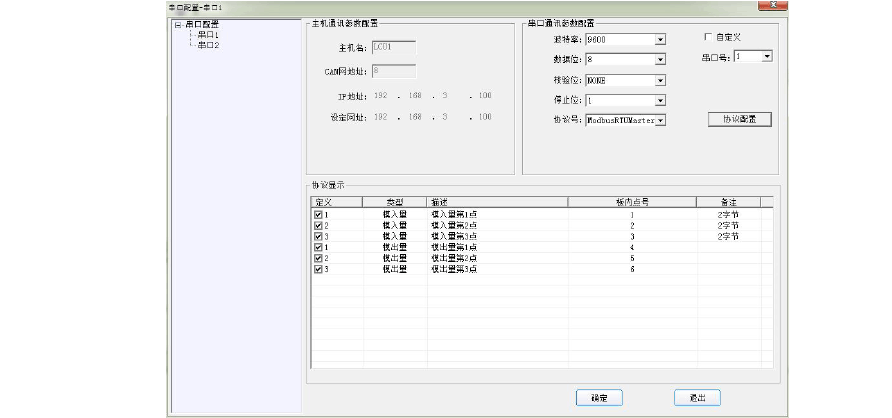

通讯命令说明：
g.配置完成后，保存。
h.

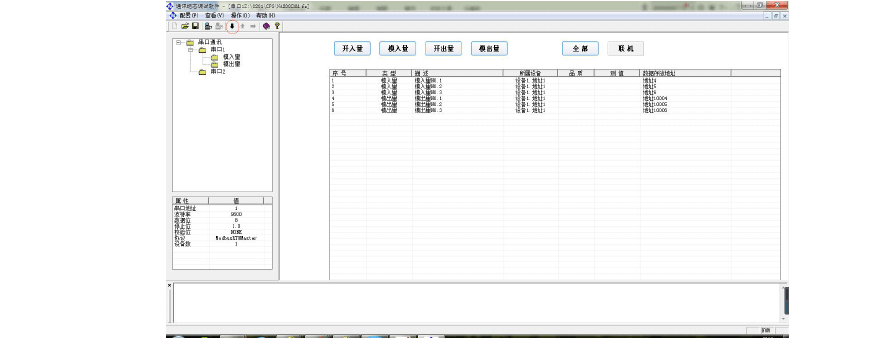

确定，后如下图。

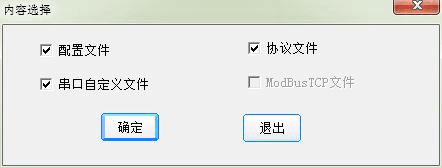

i.单击保存保存配置。然后点击下载按钮。
如果PC与CMM201-0201模块连接正确，会提示下载完成。
注意：CMM201-0201默认IP地址为192.168.3.100,因此PC的IP地址要设与
CMM201-0201同一网段，不同IP，否则不能下载成功。例如设成192.169.3.101
j.同样可以同样配置串口2。（串口2与串口1交换区数据注意不要重叠，因为它们共享
与PLC的交换区）
配置下载完成后，请重新复位或重启PLC让配置生效。k.
其他注意：
?使用NAComm2.1的软件必须使用，CMM201-0201固件2.0以上的版本采用使用。（老版
本请使用V1.7的软件进行配置）
?如果使用自定义协议请使用NABuild2.1软件进行编程。（需要有C语言编程经验与单片
机编程基础）
?CMM201-0211配置与此基本形同，只是多了modbusTcp配置。
?CMM201-0201串口只能配置16个从站设备（所有串口设备总和）。
?其他详细使用请参考“NA200CMM201-0201&NA200CMM201-0211串口通讯模块使用说明
书”，以及“NABuild”软件帮助与说明书。
