油库工程施工组织设计方案

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

福山油田20万吨/年产能建 设骨架马村中转油库工程

施工组织设计

XX建设有限公司

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

第一篇 工程目标

1 质量目标承诺

1）总目标：确保工程质量满足国家施工验收规范及质量评定标准要求， 符合国家

施工验收 优 质 工 程 标准。

2）单位工程质量合格率： 100%

3）单位工程优良率： 安装工程100% ；

4）焊接一次合格率： 98％以上

5）重大质量事故： 0

2 工期目标

工程开工日期 2011年 3 月 日，竣工日期2011年

工期 70 天。（工期计划见附表）

3 安全目标

1)人身死亡事故： 0

2)人身重伤事故： 0

3)一般轻伤事故： 低于0.10‰

4)职业病发病率： 0

5)火灾爆炸事故率：0

6)交通运输事故： 0

7)无伤害性事故

4 环境管理／控制目标

1)无环境污染（粉尘、噪声、毒物）事件

2)噪声排放： ≤75dB

3)施工污水排放： 二级标准 月 日，总工期

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

4)固体废弃物： 集中管理达80%以上

5 服务承诺

我公司对所承建的所有安装工程在保修期内进行全方位的保修服务。

第二篇 施工目标承诺书

施工目标承诺书

1、履约承诺

我公司完全响应福山油田20万吨/年产能建设骨架马村中转油库工程招标文件的内容，并且承诺严格按照招标文件的要求执行。

2、工期承诺

我单位将在合同签定后立即进入施工现场，合理安排施工进度，预防施工不可预见因素对工期影响，按照施工控制计划要求，保证按业主要求的工期，达到整体验收条件，确保工程优质安全交付，施工工期共计90日历天。

3、工程质量承诺

我公司对所承建的工程采取严格的质量管理和质量控制，确保工程的总体质量达到以下目标：

1）总目标：确保工程质量达到工程 优 良 标准，符合国家施工验收 优 质 工 程 标

准。

2）单位工程质量合格率： 100％

4）重大质量事故： 0 3）单位工程质量优良率： 安装工程 100％

4、安全、环境及职业健康承诺

安全目标：一般轻伤事故〈0.1‰，重大人身伤亡事故为0，安全事故为0。 环境及职业健康目标：施工中无环境污染事件发生，无职业病发病，

5、服务承诺：

我公司将全力以赴做好前期施工准备工作，结合本公司在工程施工方面的技术、质量、安全、管理等方面经验，选派高素质管理队伍及施工队伍，使工程在质量、工期、安全环保、服务等方面达到最优，让业主达到满意。

我公司承诺：对所承建的所有安装工程在保修期内进行全方位的保修服务。

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

第三篇 施工组织设

第一章 综合说明

1.1工程简介

本工程座落于海南福山油田马村中转油库内。福山油田20万吨/年产能建设骨架工程采用平坡式竖向设计，场地设计坡度为0.3% ~ 0.5%，坡向由东向西。场地道路采用城市型道路，排雨水方式为散排。南侧进站路与场前区接顺，油罐区北侧和东侧道路抬高后与北侧进站路相接，库区北侧向东接武亭北路，西侧和西南侧为预留灌区，现场附近场地开阔有利于施工作业面的展开。

工程建设性质为新建， 10000 m3原油外浮顶罐2座10000 m3凝析油外浮顶罐2座，700 m3消防水罐2座。储运品种为：原油、凝析油（可燃性液体）。

1.2工程内容

2台10000m3原油外浮拱顶罐，2台10000m3凝析油外浮拱顶罐，2台700m3消防 水罐制作与安装。

1.3工程总体构想

我公司将调集本公司作风顽强、高素质储罐制作专业施工队伍，选派公司优秀项目经理，组建强有力的项目管理班子，总公司将发挥施工技术、机械、资源优势，为施工现场提供技术支持和资源支持，按项目施工需要，派遣管理人员参加项目管理和指导施工，保证及时调遣各类资源，确保工程进度和质量。

★ 采用在工程实施过程中，建立ISO9001：2000质量管理体系，在实施过程中严

格按设计质量标准要求施工，强化质量意识，建立质量监督、管理体系，严格

按照国家施工规范及质量评定检查验收工序质量，实施质量一票否决，确保质 量目标实现。

★ 作为工程项目承包商，积极配合业主做好整个工程项目的管理，主动协调好与

业主、设计、监理、设备材料供应商的关系，保证工程的顺利进行。

把握好工程施工的重点和难点，采取合理、有效的措施做好施工运行管理中

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

的风险予控，以保证工程管理目标的实现。

★ 科学组织雨季、台风期施工项目，保证施工的全过程均衡与连续

★ 提高施工机械化和工厂化水平，合理调配资源，保证工程需要施工中采用。 ★ 增强环境保护意识，强化质量、环境、职业安全健康综合管理，加强文明施工

管理，创建标准化现场。

★ 加强软件管理，施工资料同施工进度同步，本工程将按照国家现行行业标准及

地方质量监督部门要求提供交工资料。

第二章 施工临时设施及施工总平面布置图

2.1总则

本工程施工临时设施的设置应满足生产、生活需要，本着统一规划、节约投资、方便施工、保护环境、安全健康的原则合理安排使用。通过对施工临时设施的合理规划，以达到降低成本、提高效益、加快工程建设速度的目的。

2.2施工临时设施

施工临时设施包括：现场办公室、设备材料仓库、预制加工场地、设备材料露天堆放场地、工具棚、厕所等。所有临时设施均在业主制定用地范围内集中设置。项目经理部和所有施工队均在现场办公，以方便工程施工管理和联系工作。安装现场设预组装场地，集中布置电焊机等用电设备，以方便使用和管理。施工和生活临时设施在现场附近建设临建房。

2.3 临时道路

场地应平整，道路应畅通。

2.4 施工临时用水

2.4.1现场临时生产、生活用水应满足施工进度的需求，同时应达到节能、环保、卫生健

康的要求，保证工程施工的顺利进行和职工安全、健康。

2.4.2临时供水主要包括施工生产用水、生活用水和消防用水等。

2.4.3临时供水应按用途不同建立独立供水系统，供水系统包括供水管线、用水设备、油

污及污杂物过滤、沉淀池、临时排水管线（或排水明沟、渠）。生产及消防临时供水输送管道使用焊接钢管，生活用水输送管道采用镀锌钢管（或PPR供水管）。

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

2.4.4现场污水处理池应视现场具体情况设置，厕所排水应设化粪池。排污池及化粪池拟

采用砼结构。

2.4.5现场排水由收集池集中排入排水系统，不得随意排放，更不能在现场漫流。含污油

和污染物的污水，集中处理后再排入管网。

2.4.6工程结束或临时供水系统终止使用时，要及时进行拆除，并按要求清理现场和回填

拆除后遗留的沟、槽。

2.5 施工临时供电

2.5.1、编制依据

? 《低压配电设计规范》GB50054-95

? 《建筑工程施工现场供电安全规范》GB50194-93

? 《通用用电设备配电设计规范》GB50055-93

? 《供配电系统设计规范》GB50052-95

? 《施工现场临时用电安全技术规范》JGJ46-2005

2.5.2电源负荷验算

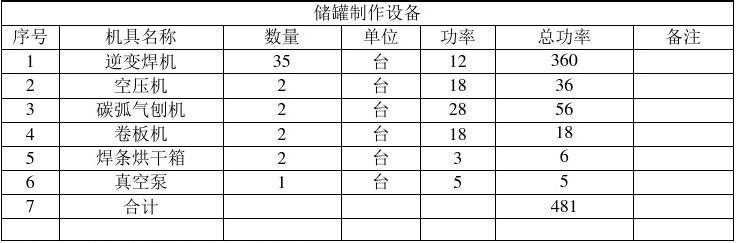

施工用电主要机械包括28KW的卷板机、60KW管道施工及电仪施工用电，两个电焊作业组，每个作业组共计15台电焊机，每个作业组分别按180KW考虑，和其它中小型设备和办公用电，总功率按500KW考虑。

（一）配电箱布置（见附图）

1、 配电箱内设置配电柜一台，分别给28KW卷板机配电箱供电，电缆选用

YJV22-3*35+2*16规格，电缆敷设方式采用电缆直埋方式，埋深不小于0.7m,

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

一路给管道及电仪施工用的配电箱供电,总功率为50KW左右, 电缆选用YJV22-3*35+2*16规格，电缆敷设方式采用电缆直埋方式，埋深不小于0.7m。一路给电焊机作业组一供电，电焊机总功率为200KW，电缆选用YJV22-3*185+2*95，电缆敷设方式采用电缆直埋方式，埋深不小于0.7m。一路给电焊机作业组二供电，电焊机总功率为200KW，电缆选用YJV22-3*185+2*95，电缆敷设方式采用电缆直埋方式，埋深不小于0.7m。

配电箱布置图 海岸

生活区停车场材料堆放场

预制场办公区道 路

综合办

公楼道 路配电箱卷板机电缆沟配电箱

大门

2、配电箱外围设重复接地一组，采用人工接地体垂直敷设，选用材料为3根壁厚 大于3.5mm、直径48mm的镀锌钢管长度为2500mm，预先挖好深约800mm的沟 内，采用40*4镀锌扁铁连接。

3、 接地设置应符合以下要求：

（1）接地线与接地体的连接、接地线与接地线的连接一般为焊接。采用搭

接焊时，搭接长度必须为扁钢宽度的2倍以上，并应三面施焊。

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

（2）接地线与电气设备可用焊接或螺栓连接，螺栓连接应有防松螺帽或放

松垫片。每台设备应用单独的接地线与接地干线相连，禁止在一条接

地线上串联电气设备。

(3) 接地电阻经测试不大于10欧姆

4、 配电箱应保持整洁，不得堆放任何妨碍操作、维修的杂物，并采取防止雨雪

侵入和动物进入的措施。

5、 配电箱的门向外开，并配锁；配电室内应设应急照明灯；

6、 配电箱内应铺设6～10mm厚绝缘橡胶，配备1组灭火器、消防砂、4～8个“线

路维修、严禁合闸”警示牌，并悬挂《施工现场临时用电管理制度》、《电工安 全操作规程》、《电工值班守则》、《用电工程总平面图》等图牌。

2.5.4 设计配电系统 设计配电线路，选择导线或电缆回路

现场用电共设卷板机、安装、电焊机作业组一、电焊机作业组二四部分分别由一级总配电箱控制。为保证施工需要、合理供电，四个区域分别设置分配电箱。配电线路导线截面应满足符合电缆最大安全载流量。

2.5.5 设计配电装置，选择电器

1、总配电箱内漏电保护器的额定漏电动作电流为100～200mA，额定漏电动作时

间小于75s；分配电箱内漏电保护器的额定漏电动作电流为30～100mA，额

定漏电动作时间小于0.3s；开关箱内漏电保护器的额定漏电动作电流为

30mA，额定漏电动作时间小于0.1s（潮湿部位、手持设备的开关箱内

漏电保护器的额定漏电动作电流为15mA）；配电时实行三级配电

两级保护，实行“一机、一闸、一漏、一箱、一锁”制度。

2、总配电箱、分配电箱搭设防砸、防雨、防护棚。A、B、C、N、PE线颜色依次为黄、绿、红、淡蓝、绿/黄双色，严禁混用或相互代用；

3、 并列电器间距最小为30mm;电器至板边最小间距为40mm;电器进出线孔与电

器边沿最小间距为80mm,至板边最小间距为40mm；进出线应配置固定线卡, 箱体、安装板、箱门应做电气连接；

4、电器元件选择名优产品，杜绝使用劣质廉价产品。配电箱选户外防雨型配电 箱。

2.5.6 临时用电的安装

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

（一） 电缆线路施工:电缆采用埋地、高空悬挂、屋顶敷设三种方式进行敷设

1、电缆埋地时：电缆沟深度不小于700mm,电缆沟并做好标记

2、电缆架空时：电缆穿越马路时采用高空悬挂方式，高度不低于2.5m

（二） 配电箱及开关箱的安装

安装前仔细考察现场，配电箱周围必须有足够的空间以不影响工人施工为限。

配电箱采用户外防雨型配电箱，电箱安装端正、牢固，移动式配电箱装设在坚固的支架上，并且电箱底与地面净距控制在0.6—1.5m左右。固定式电箱的下底距地面不得小于0.3m，也不得大于1.5m，。

配电系统应设置总配电箱（配电柜）、分配电箱、开关箱，实行三级配电；总

配电箱、开关箱内应装设漏电保护器，达到两级保护。分配电箱也可以装设漏电保护器，达到逐级保护。

1、配电箱、开关箱周围应有足够2人同时工作的空间和通道，周围2m内不得堆

放任何妨碍操作、维修的物品，不得有灌木、杂草。

2、分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式设备的水

平距离不得超过3米；

3、所有设备均须做到“一机、一闸、一漏、一箱、一锁”，严禁同一开关电器控

制二台及二台以上设备（含插座）；

4、在任何情况下，开关箱内的开关电器应可将电器设备切断电源；

5、现场所有固定配电箱均须做防砸、防雨、防小动物等措施。并悬挂带电警示牌。

6、 配电箱、开关箱的标示，所有配电箱、开关箱均应张贴规范防触电危险标示

及警示标语：有电危险，非电工严禁操作

7、所有配电箱、开关箱均应标明其名称、用途、责任人。

8、配电箱、开关箱内开关电器应做分路标记，以便操作；

9、配电箱、开关箱的维护：所有配电箱、开关箱应每月检查和维修一次；坚持

维修电工每日巡检制度。对配电箱、开关箱检修时，须将前一级相应的电源

开关断电，悬挂停电标示牌，严禁带电作业；

10、所有配电箱、开关箱停送电顺序为：

送电顺序：总配电箱→分配电箱→开关箱；

停电顺序：开关箱→分配电箱→总配电箱（出现电气故障的紧急情况除外）；

福山油田20万吨/年产能建设骨架马村中转油库工程 施工组织设计

11、所有配电箱、开关箱内不得放置任何杂物，并应长期保持整洁；

12、所有配电箱、开关箱的进出线不得承受外力。严禁与金属尖锐断口和强腐蚀

介质接触。导线的进、出线口应设在箱体下面，严禁设在箱体的上顶面、侧

面、后面或箱门处。

13、 所有配电箱、开关箱的金属箱体、金属电气安装板以及箱内电器的不带电底 座、外壳等必须做保护接零。

（三）现场照明

1、一般场所采用220V电压。危险、潮湿场所的照明及手持照明灯具，应采用符合要求的安全电压。

2、照明电源采用YJVR3*2.5电缆,应用呢绒绑扎带固定。严禁使用花线或塑料胶质导线，不得随地拖拉或绑在脚手架上。

3、照明灯具的金属外壳必须接地接零。照明开关箱必须装设漏电保护器。室外照明 灯具距地面不得低于3m；室内距地面不得低于2.4m。灯线不得靠近灯具表面。

4、为了保障施工现场的总体照明 满足施工人员夜晚加班的照明在施工区域架设固 定照明灯具，布置图如下

5,、施工用照明根据实际情况局部布置。

2.5.7 安全用电措施

（一）安全用电技术措施

安全用电在安全生产中占重要地位，必须树立“安全第一、预防为主、防患

于未然”的思想。电气设备的操作与维修人员必须符合JGJ46-2005《施工现场临时用电安全技术规范》的要求。电气作业人员必须持合格有效操作证上岗，严禁无证人员进行电气作业及维修。工作时穿绝缘鞋、戴安全帽、绝缘手套，使用合格的电工工具。

1、 开关箱，实行“一机、一闸、一漏、一箱、一锁”，严禁用同一个开关箱控制两

台及以上用电设备（含插座）。

2、按要求设置接地与接零，保证正确可靠的接地与接零，杜绝疏漏。所有接地接 零处必须保证可靠的电气连接。保护零线PE必须采用绿/黄双色线，严格与相线、 工作零线相区别，杜绝混用。

3、电气设备的设置必须符合JGJ46-2005《施工现场临时用电安全技术规范》的要求。
