调频谐振耐压试验装置



调频谐振耐压试验装置

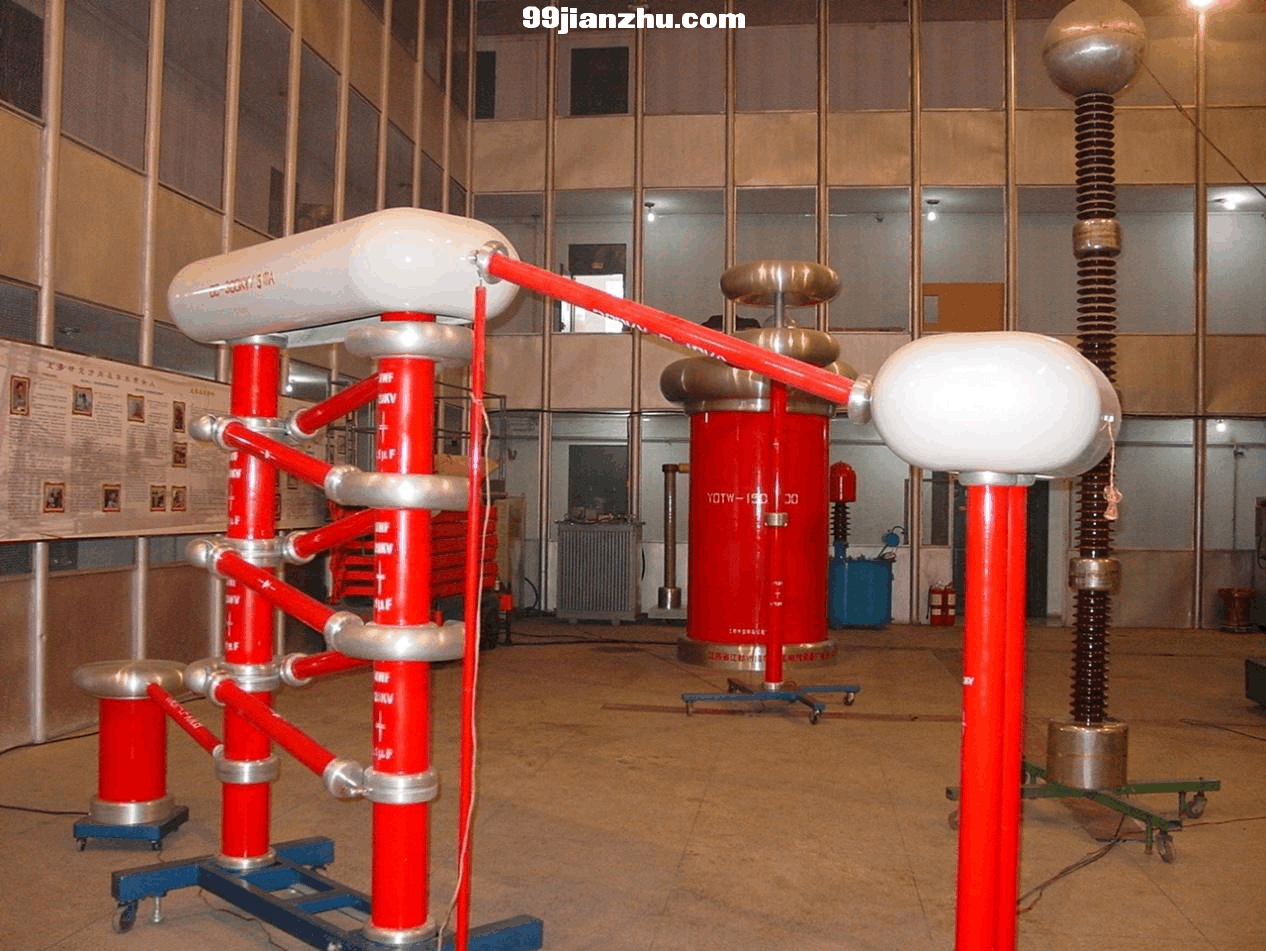

FS-1600kVA/800kV

调频谐振耐压试验装置

一、被试品对象及试验要求

1. 500kV隔离开关、GIS、CT、PT、变压器等设备交流耐压试验,试验频率30~300HZ,最高试验电压不超过790kV。

2. 220kV,400平方毫米交联电缆1.5km,试验频率30~300HZ,电容量≤0.188μF,试验电压178kV。

3、220kV,1200平方毫米交联电缆0.8 km,试验频率30~300HZ,电容量≤0.152μF,试验电压178kV。

4、220kV,2000平方毫米交联电缆0.8 km,试验频率30~300HZ,电容量≤0.1776μF,试验电压178kV。

二、工作环境

1. 环境温度:-15C –45C;

2. 相对湿度:≤90%RH;

3. 海拔高度: ≤2500米。

00

三、装置主要技术参数及功能

1. 额定容量:1600kVA;

2. 输入电源:单相380V电压,频率为50Hz;

3. 额定电压:200kV;800kV;

4. 额定电流:8/A;2A;

5. 工作频率:30-300Hz;

6. 波形畸变率:输出电压波形畸变率≤1%;

7. 工作时间:额定负载下允许连续60min;过压1.1倍1分钟;

8. 温 升:额定负载下连续运行60min后温升≤65K;

9. 品质因素:装置自身Q≥30(f=45Hz);

调频谐振耐压试验装置

10. 保护功能: 对被试品具有过流、过压及试品闪络保护(详见变频电源部分);

11. 测量精度:系统有效值1.5级。

四、设备遵循标准

GB10229-88 《电抗器》

GB1094 《电力变压器》

GB50150-2006 《电气装置安装工程电气设备交接试验标准》

DL/T 596-1996 《电力设备预防性试验规程》

GB1094.1-GB1094.6-96 《外壳防护等级》

GB2900 《电工名词术语》

GB/T16927.1~2-1997 《高电压试验技术》

五、装置容量确定

220kV,400平方毫米交联电缆1.5 km,试验频率30~300HZ,电容量≤0.188μF,试验电压178kV。

试验电流I=2πfCU试 =2π×35×0.188×10×178×10=7.4A

对应电抗器电感量 L=1/ωC=110H

设计四节电抗器,使用四节并联,电抗器单节为400kVA/200kV/2A/440H,

验证:

1. 220kV,1200平方毫米交联电缆0.8 km,试验频率30~300HZ,电容量≤0.152μF,试验电压178kV。

使用电抗器4节并联,此时电感量=440/4=110H

f=1/2π√LC=1/(2×3.14×√110×0.152×10)=38Hz。

I=2πfCU试 =2π×38×0.152×10×178×10=6.5A

2、220kV,2000平方毫米交联电缆0.8 km,试验频率30~300HZ,电容量≤0.1776μF,试验电压178kV。

使用电抗器4节并联,此时电感量=440/4=110H

f=1/2π√LC=1/(2×3.14×√110×0.1776×10)=36Hz。

I=2πfCU试 =2π×36×0.1776×10×178×10=7.1A -63-6-63-62-63

调频谐振耐压试验装置

3、500kV隔离开关、GIS、CT、PT、等设备的电容量约为2000pF,试验频率30~300HZ,最高试验电压不超过790kV。

使用电抗器4节串联,此时电感量=440*4=1760H,

f=1/2π√LC=1/(2×3.14×√1760×0.002×10)=90Hz。

I=2πfCU试 =2π×90×0.002×10×790×10=0.8A

结论:装置容量定为1600kVA/800kV,分四节电抗器,单节为400kVA/200kV/2A/440H通过组合使用能满足上述被试品的试验要求。

试验时使用关系列表

调频谐振耐压试验装置

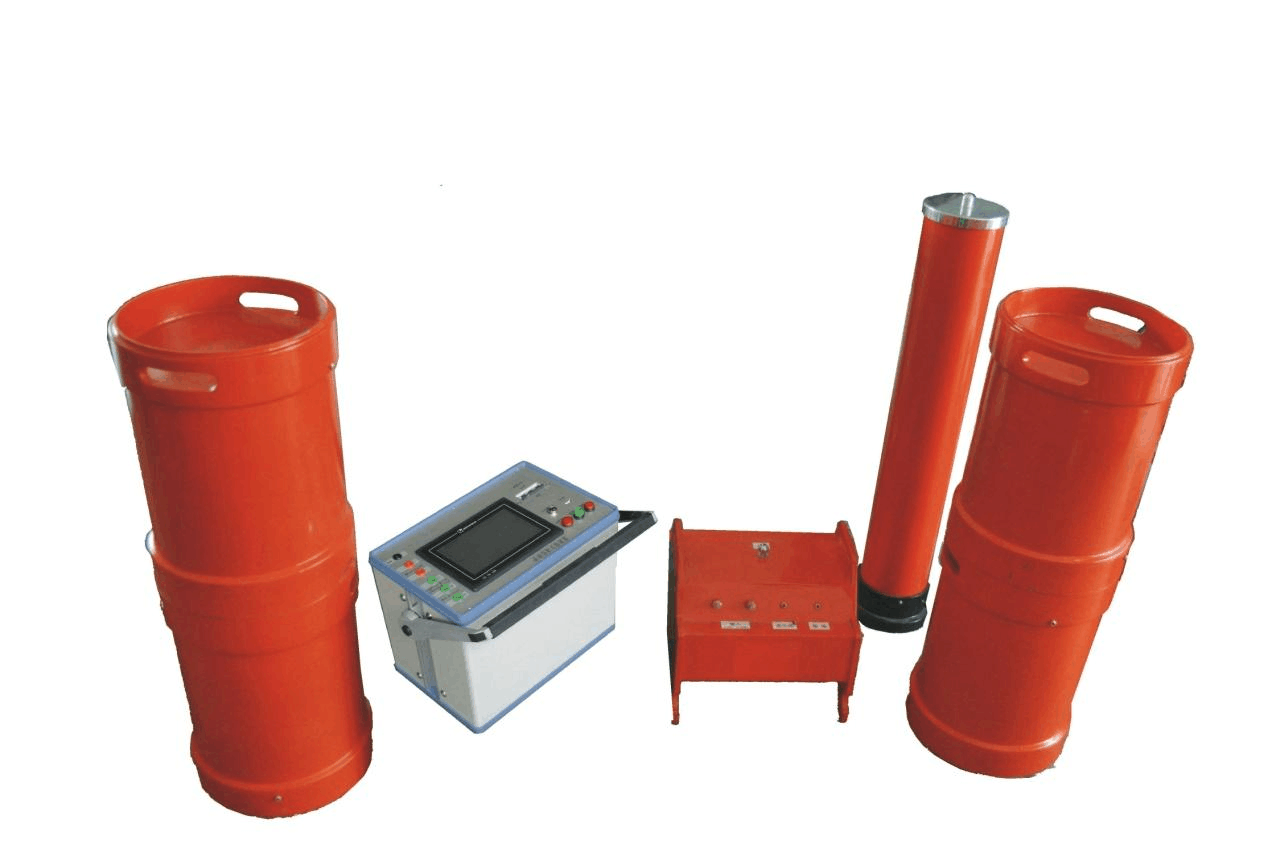

-63-6六、 系统配置及其参数

1. 激励变压器 FS-64kVA/8-40kV/0.4kV 1台

a) 额定容量:64kVA;

b) 输入电压:400V,单相;

c) 输出电压:8kV;40kV;

d) 结 构:油式;

e) 重 量:约235kg;

2. 变频电源FS -60kW/380V1台

a) 额定输出容量:60kW;

b) 工作电源:380±10%V(单相),工频;

调频谐振耐压试验装置

c) 输出电压:0 – 400V,单相;

d) 额定输入电流:150A;

e) 额定输出电流:150A;

f) 输 出 波 形:正弦波;

g) 电压分辨率: 0.01kV;

h) 电压测量精度:0.5%;

i) 频率调节范围:30 – 300Hz;

j) 频率调节分辨率:≤0.1Hz;

k) 频率稳定度:0.1%;

l) 运 行 时 间:额定容量下连续60min;

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平:≤50dB;

o) 可实现以下功能;

1) 内部由嵌入式触摸屏控制,操作功能得到优化,操作简单;

2) 自动扫频,寻找谐振点.频率范围20-300Hz,可手动设置扫频范围,扫频最大耗时3

分钟(全频扫). 频率分辨率0.1Hz;

3) 自动试验,用户可设置试验程序,系统自动按设置的程序完成试验过程;

4) 自动试验时,自动跟踪系统的谐振状态,当谐振状态发生变化,超过设置的区域时,

系统自动跟踪谐振点.在整个过程中保证系统工作在最优出力状态,调频时绘制频

率电压曲线;

5) 耐压时自动跟踪电压,电压正常波动时自动调整电压到目标电压,由用户根据试验

情况进行操作;

6) 全压输出保护:在调压过程中,严格保证变频电源不会全电压输出;

7) 软件经过严格模拟运行检验,运行安全、稳定、可靠;

8) 自动保存试验数据,数据查询功能,根据查询条件查询以往的试验数据;

9) 液晶显示屏可显示电源电压和电流;高压输出的频率、电压、电流;

10) 保护功能:具有断电、过流、过压及闪络保护功能;

a) 过电压保护:可人工设定过电压保护值;当整套装置的输出电压达到保护整定值

时,自动切除整套装置;

调频谐振耐压试验装置

b) 过电流保护:可人工设定过电流保护值;当整套装置的输出电流达到保护整定值

时,自动切除整套装置;

c) 击穿保护:具有放电或闪络保护功能,当高压侧发生对地闪络时,自动切除整套

装置。不会对试验设备和人身造成伤害,变频电源内电子元件不会击穿;

d) 断电保护:试验电源断电后,装置能快速保护。

11) 变频电源内部结构及其各元器件在经过正常的公路、铁路运输后,相互位置不变,

不损坏,紧固件不松动;

12) 外观及操作界面充分采用人性化设计,美观大方,操作简便;

13) 重量约84kg。

3. 高压电抗器 FS-400kVA/200kV4节

a) 额定容量:400kVA;

b) 额定电压:200kV;

c) 额定电流:2A;

d) 电 感 量: 440H/单节;

e) 品质因素:Q≥30 (f=45Hz);

f) 结 构:油浸式;

g) 重 量:约860kg;

4. 电容分压器FS-800kV -500 pF 1套

a) 额定电压:800kV;

b) 高压电容量:500pF;

c) 介质损耗:tgσ≤0.5%;

d) 分 压 比:1000:1;

e) 测量精度:有效值1.5级;

f) 重 量:约80kg。

调频谐振耐压试验装置.doc下载

调频谐振耐压试验装置

七、供货清单一览表

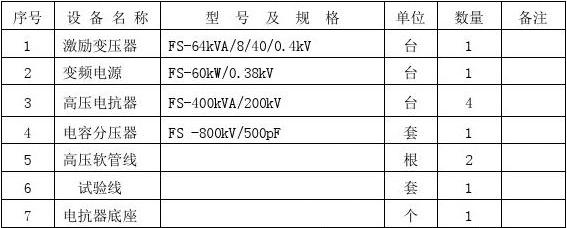

(一)配置设备一览表

调频谐振耐压试验装置

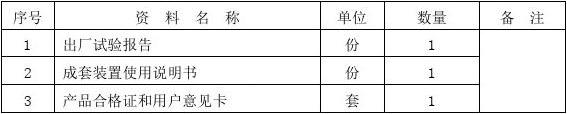

(二)相关资料一览表

调频谐振耐压试验装置

调频谐振耐压试验装置

调频谐振耐压试验装置

调频谐振耐压试验装置
