ANSVG
静止无功发生器
T1.0
安科瑞电气股份有限公司
1安装使用说明书
申明
版权所有，未经本公司之书面许可，此说明书中任何段落、章节内容均不得被摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本说明书所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的最新规格。
2
概述
本用户手册主要介绍了静止无功发生器的安装、电气连接、调试、维护和故障处理的方法。请在安装、使用静止无功发生器之前，熟悉静止无功发生器的功能和特点，并认真阅读本手册中的注意事项。产品型号
ANSVG-XXX-400:ANSVG模块/整机
读者对象
本手册适用于电气操作人员及具备相应资质的电气技术人员。
符号约定
在本文中可能出现下列标志，它们所代表的含义如下。
3
更改履历次更改日期更改后版次更改原因
备注：
目录
1安全注意事项.........................................................................................................................6
1.1安全说明..........................................................................................................................62工作原理.................................................................................................................................8
4
3系统安装.................................................................................................................................8
3.1系统安装流程..................................................................................................................8
3.2安装前检查......................................................................................................................9
3.3选择安装位置................................................................................................................104电气连接...............................................................................................................................11
4.1电气连接流程.................................................................................................................11
4.2连接保护地线（PE）.....................................................................................................12
4.3连接交流进线................................................................................................................13
4.4连接电流互感器信号线.................................................................................................13
4.5连接通信线....................................................................................................................14
4.5.1连接RS485通信线......................................................................................................14
4.6断开电气连接................................................................................................................155系统运行...............................................................................................................................16
5.1工作模式........................................................................................................................16
5.2系统上电........................................................................................................................166人机交互...............................................................................................................................16
6.1监控操作........................................................................................................................17
6.1.1主界面..........................................................................................................................17
6.1.2查询告警记录..............................................................................................................18
6.1.2测量数据......................................................................................................................19
6.2手动开机与关机.............................................................................................................237系统维护...............................................................................................................................23
7.1日常维护........................................................................................................................23
7.2故障处理........................................................................................................................248质量保证...............................................................................................................................24
5
安科瑞静止无功补偿器SVG使用说明书.doc下载1安全注意事项
1.1安全说明
介绍静止无功发生器在安装、操作过程中需要遵循的安全注意事项。人员要求
?所有针对静止无功发生器的操作必须由训练有素的专业电气技术人员进行。
6
?操作人员应充分熟悉整个供电系统的构成、工作原理及相关标准。
箱体标识
?静止无功发生器箱体上的警示标识包含对其进行安全操作的重要信息，严禁人为损坏。
?静止无功发生器贴有铭牌，其中包含与产品相关的重要参数信息，严禁人为损坏。
系统安装
?在安装前，请仔细阅读本手册，若未按本手册中的说明进行安装而导致设备损坏，本公司有权不进行质量保证。
?
?
?在进行静止无功发生器安装之前，务必保证其未进行电气连接和通电。请确保静止无功发生器的安装环境通风良好，以免影响系统性能。请确保静止无功发生器的进风口及出风口无遮挡。
电气连接
?电气连接前，确保静止无功发生器无损坏及处于安全状态，否则可能造成电击或起火。
?
?在进行电气连接前，请确保相关断路器已经切除静止无功发生器接地需保证安全可靠，所有的电气连接必须满足国家电气标准。
操作
?静止无功发生器在运行过程中，存在高电压，可能会导致电击，致人死亡，请严格按照本手册及其它相关文件中列出的安全注意事项进行操作！
?静止无功发生器首次上电时的初始化设置功能，必须由专业人员进行设置。
置可能会影响静止无功发生器的正常工作。错误的设
?操作设备时，应遵守相应规范。
维护和更换
?在进行维护工作之前，请先断开交流侧的电气连接，再等待至少5分钟，待才
能对静止无功发生器进行操作，否则内部电容带有的高压可能会对人体产生伤害。
7
?在确保任何影响静止无功发生器安全性能的故障已经排除后，才能再次将其开启。
?
?静止无功发生器为整机维护，如果机箱内部出现故障，请联系您的经销商。请在熟悉理解本手册内容，且有合适的工具及测试装置条件下，维护静止无功发生器。
?在维护过程中，请遵守静电防护规范，佩戴防静电手套。
2工作原理
静止无功发生器是一种用于动态补偿无功的新型电力电子装置。
静止无功发生器的基本原理如图2-13所示：检测补偿对象的电压和电流，经指令电流运算电路计算得出补偿电流的指令信号，该信号经补偿电流发生电路放大，得出补偿电流，补偿电流与负载电流中要补偿的无功电流抵消，最终得到期望的
电源电流。
3系统安装
3.1系统安装流程

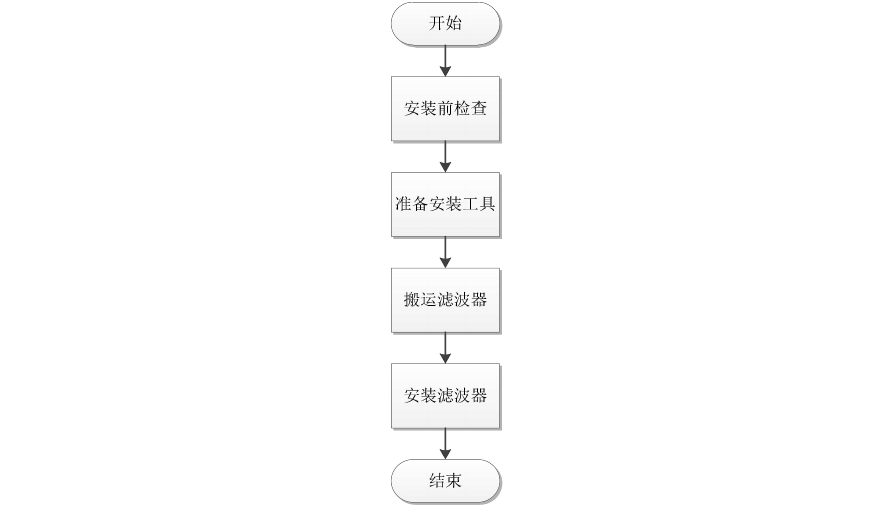

8
步骤
1表3-1安装流程说明操作安装前检查说明备注在开箱之前，需要检查外包装有无破损；开箱后，需要检查交付件是否齐备，有无任何明显的外部
损坏。
在安装静止无功发生器之前，需要准备相应工
具，以便顺利安装和接线。
请将静止无功发生器从外包装中取出，并水平搬
运至指定安装位置。
将静止无功发生器安装在预定位置上，并用螺栓
固定。234准备安装工具搬运静止无功发生器安装静止无功发
生器
3.2安装前检查
在开箱之前，需要检查外包装有无破损；开箱后，需要检查交付件是否齐备，有无任何明显的外部损坏。
检查外包装
经销商将包装完好的静止无功发生器交付给运输商。但是在运输过程中，包装和
9
其部件可能会被损坏。所以，在安装之前检查静止无功发生器外包装完整性是很重要的。
在拆开静止无功发生器外包装之前，请检查外包装是否有可见的损坏，如孔、裂纹或者其他内部可能损坏的迹象。如果有任何包装异常的情况，请勿拆开，并尽快联系您的经销商。
检查交付件
在拆开静止无功发生器外包装之后，请检查交付件是否完整齐备，有无任何明显的外部损坏。如果存在任何损坏或缺少任何物件，请联系您的经销商。
3.3选择安装位置
需要选择适当的位置安装静止无功发生器，以保证静止无功发生器能够正常、高效地工作。在选择安装位置时，请考虑以下要求：
?
?
?
?
?
?静止无功发生器的防护等级为IP20，室内使用。安装方法和位置必须适合静止无功发生器的重量（40kg）和尺寸。请保证墙壁坚固，达到安装静止无功发生器的承重要求。（壁挂安装产品）线缆连接区域必须朝上。（壁挂安装产品）建议选择适当的高度安装静止无功发生器，以方便观察及操作监控面板。环境温度应保持在50℃以下，以确保静止无功发生器运行状况最佳，并延长其使用寿命。
?
?
?静止无功发生器应安装在通风较好的环境下，以保证良好的散热。请勿将静止无功发生器暴露在阳光直射的环境下，以免其过热。在居住区域中，请勿将静止无功发生器安装在石膏板墙壁或类似隔音不良的墙壁上，以免其工作时发出的噪音对生活区域中的居民产生干扰。
?静止无功发生器进风口和出风口与周围物体之间的距离应满足以下条件：进风口≥200mm；出风口≥500mm，以保证有足够的安装及散热空间。
10
4电气连接
4.1

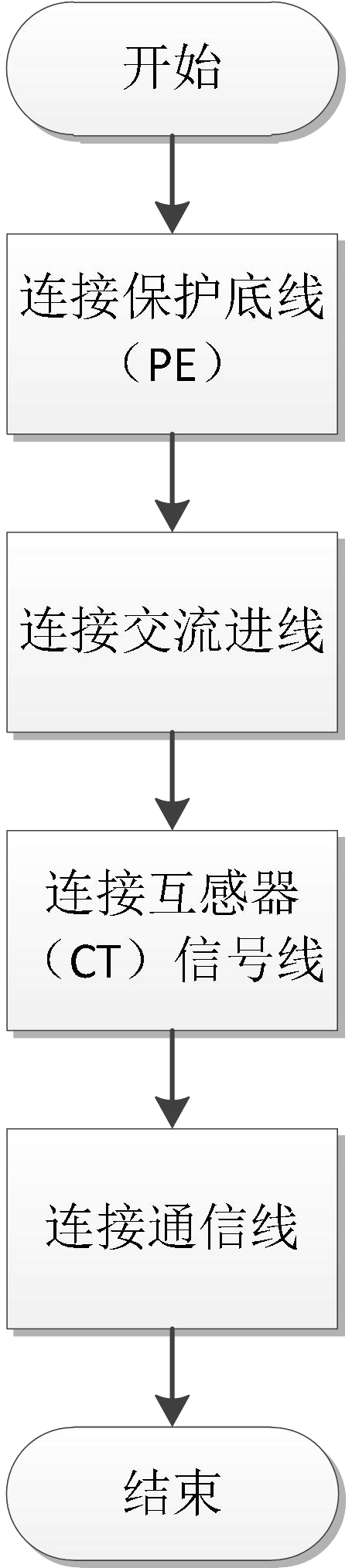

电气连接流程步骤
1表4-1电气连接流程说明操作连接保护地线
（PE）
连接交流进线说明备注通过保护地（PE），将静止无功发生器与接地排连接，达到接地保护的目的。通过交流进线，将静止无功发生器与交流配电柜或电网连接。连接交流进线，必须符合电网运营
商的连接要求。2
3
4连接互感器（CT）通过互感器信号线，将互感器副边输出信号与静信号线止无功发生器连接。连接RS485通信
线通过RS485通信线，将静止无功发生器与通信设备（如数据采集器、PC终端等）连接。
11
第11 / 24页
4.2连接保护地线（PE）
为确保人身安全，静止无功发生器必须有效的将机壳接至大地操作步骤
步骤1利用剥线钳，将接地线缆的绝缘层，剥去合适的长度（如图4-3所示）。图4-3
接地线接线示意图（一）
注：L2的长度要比L1长2~3mm。
步骤2将剥去绝缘层的线芯穿入OT端子的导体压接区内，并用压线钳压紧（如图4-4所示）。
推荐使用的接地线线径须大于等于16mm。
图4-4
接底线接线示意图（二）2
注1：L3为线缆的绝缘端面与端子导体压接区后端面的距离，L4为线缆的导体伸出端子导体压接区的长度。
注2：端子的导体压接片压接后所形成的腔体应完全将线缆导体包覆，并且线缆导体与端子结合紧密。
12
4.3连接交流进线
输入电源线要求
各型号静止无功发生器所使用的交流线缆均为低烟、无卤、阻燃线缆，为方便安装，推荐使用软线，推荐考虑使用载流量两倍于线径的线缆，因N相电流输出可能为两倍于相线，所以同等线径下，N线数量需两倍于相线。
4.4连接电流互感器信号线
介绍如何连接电流互感器信号线。
前提条件
每个电流互感器S2端必须使用2.5mm2接地线（黄绿色）单独与保护地连接。背景信息
推荐使用的电流互感器信号线缆要求为：低烟、无卤、阻燃，2.5mm2。操作步骤
步骤1将电流互感器安装于配电系统中，如图4-7、图4-8所示
图4-7电流互感器安装位置及单SVG电流互感器接线示意图

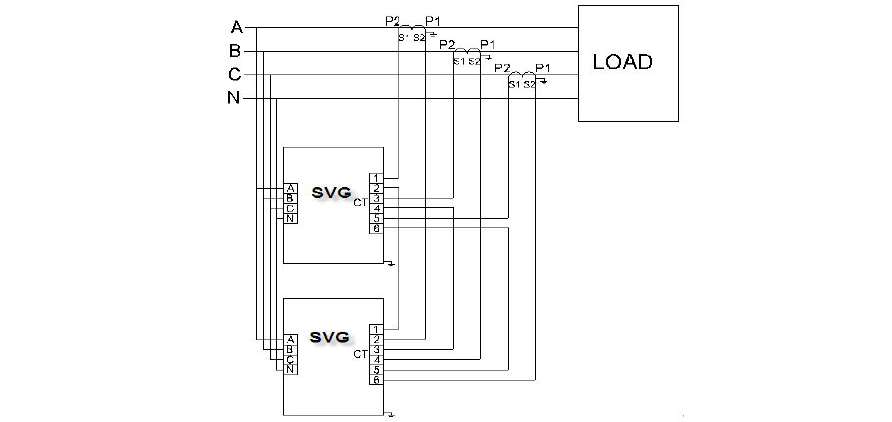

图4-8电流互感器安装位置及多SVG并联电流互感器接线示意图
13
步骤2将电流互感器信号线的绝缘层剥去7mm长度。
步骤3用一字螺丝刀，依次松开配合插座中各个插孔，并将各线缆芯插入对应插孔中。
注：因不同现场的配电方式不同，互感器的安装数量及接线存在差异，安装前请与我公司技术人员确认后方可安装接线。
①主回路接线应保证电网相序与静止无功发生器相序一致，否则静止无功发生器可能不能正常工作。
②每只互感器的S1、S2必须与相应标号的端子对应，严禁二次侧开路。如违反本条可能会引起互感器烧毁。
4.5连接通信线
介绍如何连接RS485通信线。
4.5.1连接RS485通信线
通过RS485通信线，将静止无功发生器与通信设备（如数据采集器、PC终端等）连接。
背景信息
14
推荐使用的RS485通信线缆型号为：24AWG户外屏蔽网线（标准线缆，内阻小于等于1.5Ω/10m），屏蔽双绞网线，线缆外径范围4.5mm～7.5mm（双芯，每根线芯的线径1.00mm～1.07mm）。
操作步骤
步骤1利用剥线钳，将屏蔽线缆的绝缘层，剥去适合的长度。
步骤2用一字螺丝刀，依次松开配合插座中插孔的螺钉，并将各线缆芯插入对应插孔中，再紧固各个螺钉。。
4.6断开电气连接
如果您需要断开静止无功发生器的电气连接，请严格遵循本章节的安全规定和操作顺序。
背景信息
静止无功发生器关机后，机箱仍存在余电和余热，可能会导致电击或灼伤。所以请在逆变器关机5分钟以后，再对静止无功发生器进行操作。
操作步骤
步骤1断开静止无功发生器和电网之间的断路器。
步骤2断开RS485通信线连接。
步骤3断开电流互感器信号连接。特别注意断开电流互感器信号线前必须确保互感器已经从系统中脱离或互感器二次侧有效短接。
步骤4断开交流输出线连接。
步骤5断开接地线连接。
15
第15 / 24页
5系统运行
5.1工作模式
静止无功发生器的工作模式有自动运行模式、手动运行模式。静止无功发生器的工作模式的切换必须通过液晶操作面板完成。
5.2系统上电
在确保电气连接已经正常完成后，请执行上电操作，开启静止无功发生器。操作步骤
步骤1请确认静止无功发生器已经可靠安装到位。步骤2请确认交流进线、电流互感器信号线已经可靠连接。步骤3将静止无功发生器与电网之间的交流断路器闭合。6人机交互
关于本章
介绍静止无功发生器的监控操作。
6.1监控操作举例
介绍如何在监控面板上执行静止无功发生器的操作控制。
16
6.1监控操作
6.1.1

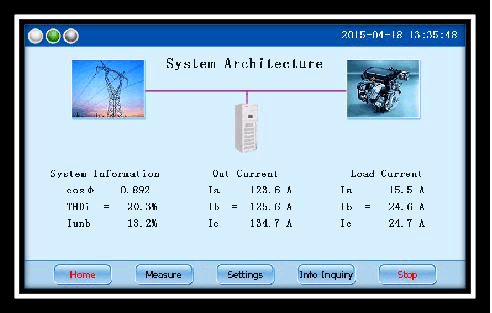

主界面
17
6.1.2

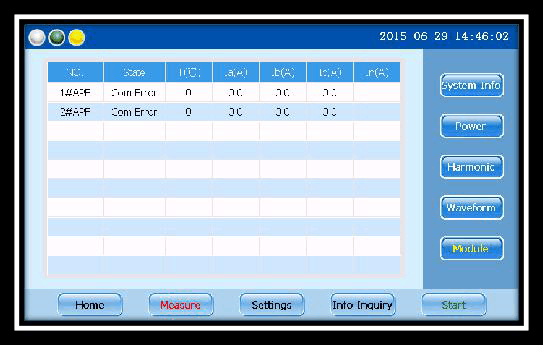

查询告警记录
18
6.1.2

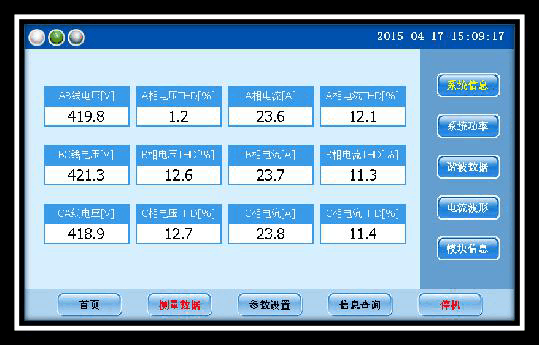

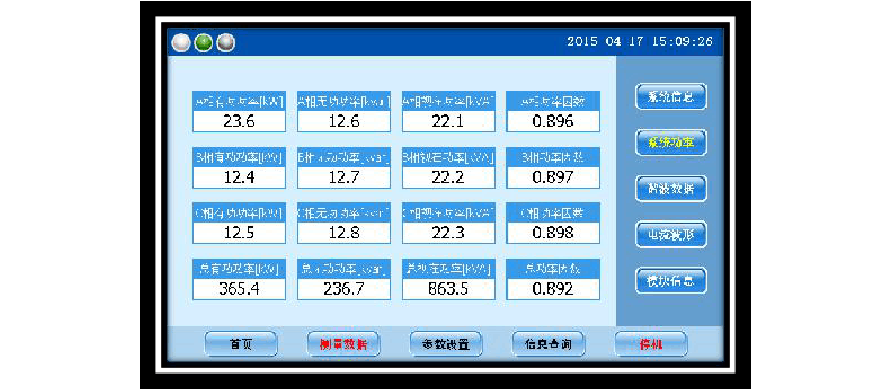

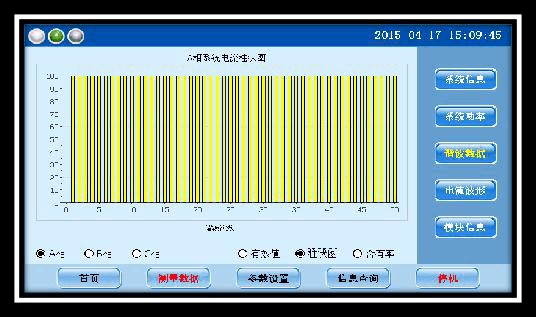

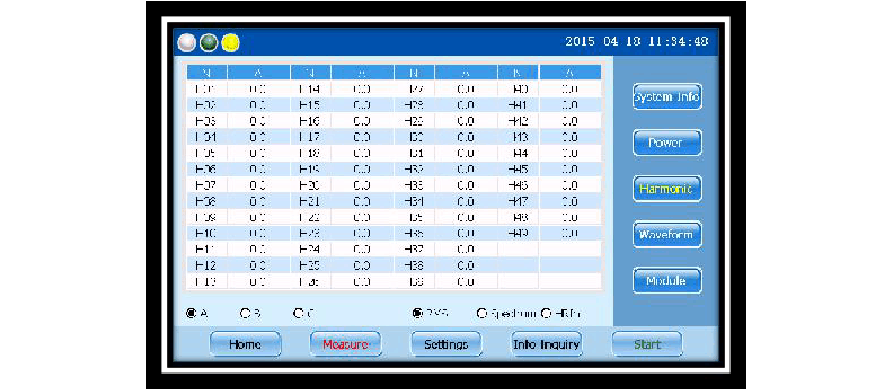

测量数据
19
20
21
