S7-200 modbus 通讯轮询程序

S7-200 modbus 通讯轮询程序

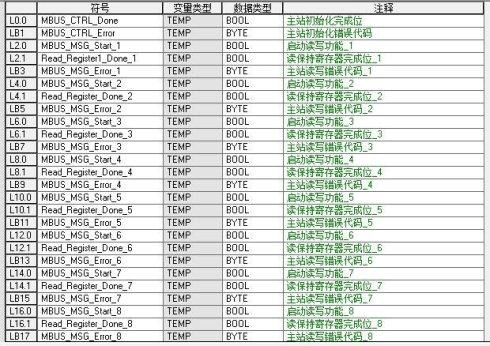

符号表

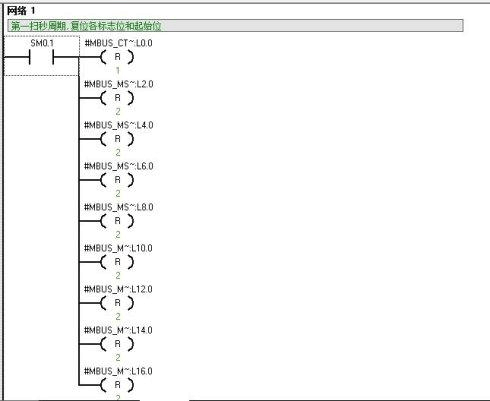

2、变量初始化

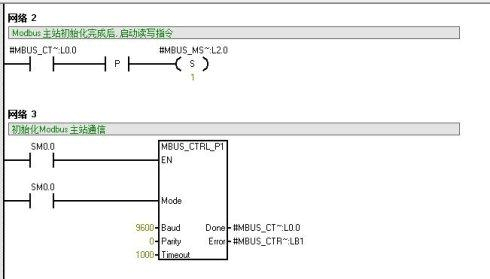

3、启动读写指令必须放到MB初始化之前，否则不能轮询

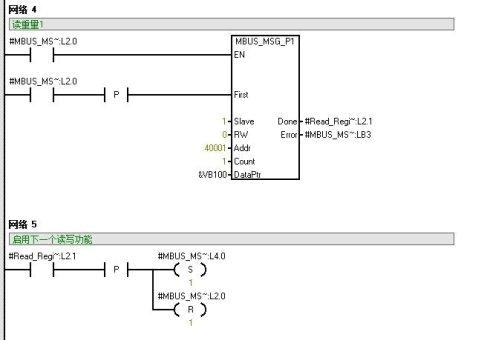

4、读取仪表保持寄存器内容（1#仪表）

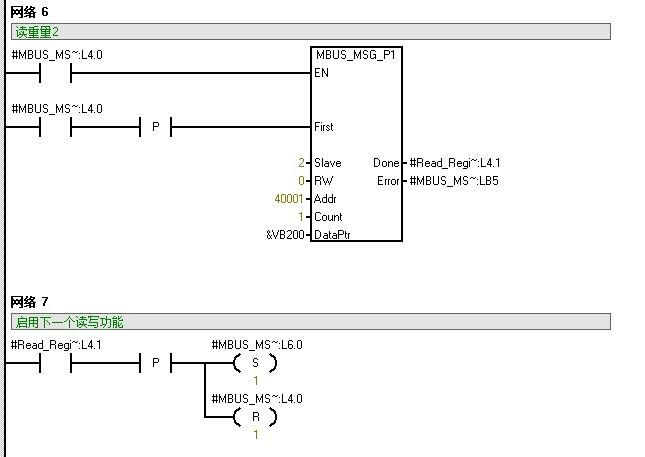

5、读取仪表保持寄存器内容（2#仪表）

6、读取仪表保持寄存器内容（3#仪表）

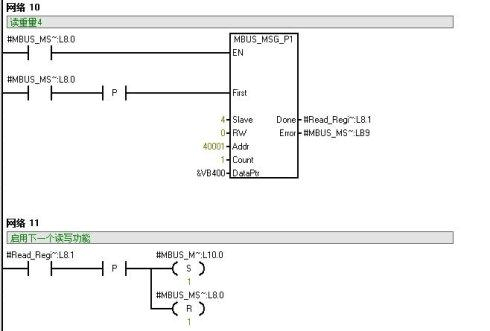

7、读取仪表保持寄存器内容（4#仪表）

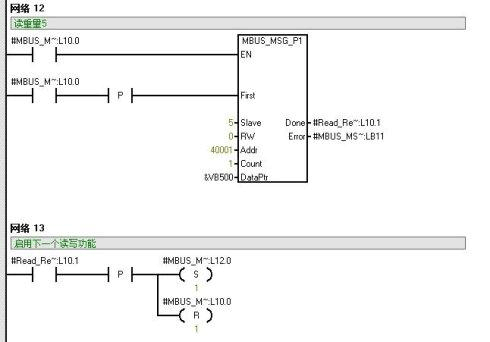

8、读取仪表保持寄存器内容（5#仪表）

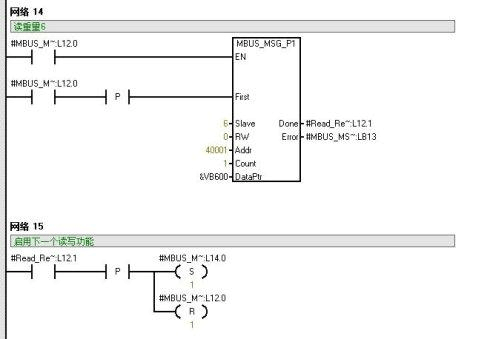

9、读取仪表保持寄存器内容（6#仪表）

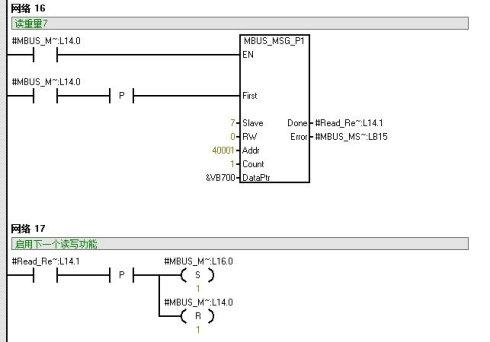

10、读取仪表保持寄存器内容（7#仪表）

S7-200 modbus 通讯轮询程序.doc下载

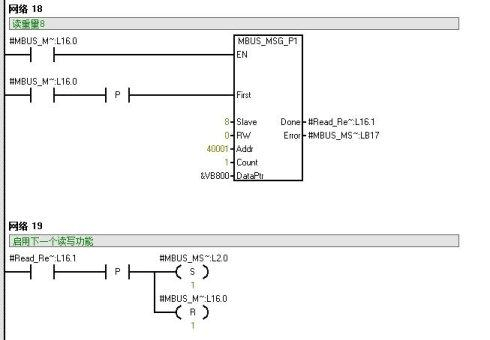

11、读取仪表保持寄存器内容（8#仪表）

分享：

喜欢

赠金笔

1.

2. 先配置好智能仪表从站通讯参数，拿9600 8 1 none 地址3举例

3. 2

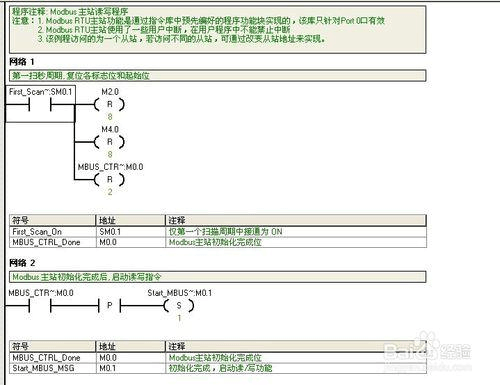

200PLC主站程序 第一步初始化，复位modbus库完成位，初始化完成后，启动读写指令m0.1置位

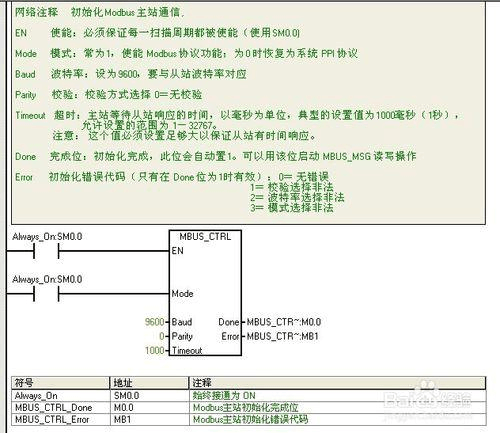

4. 网络3，填写从站通讯参数 3

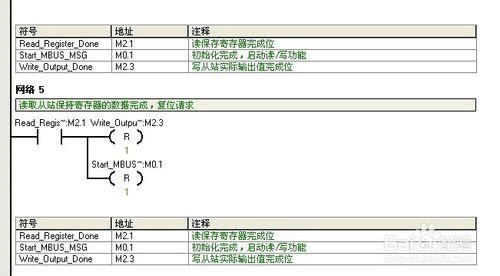

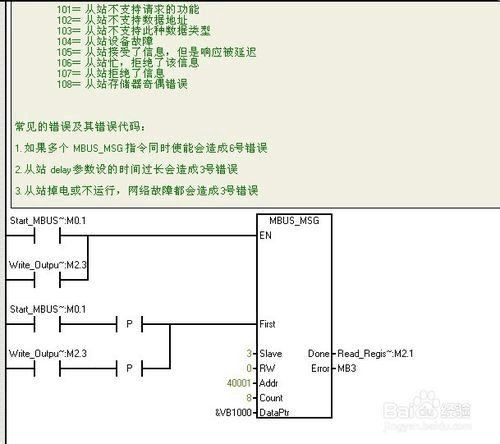

5. 4 M0.1置位读取从站数据，读取保持寄存器40001-40008 8个数据根据数据格式写入&VB1000，如40001 40002为32位浮点数，则保存在VB1000 VB1001 VB1002 VB1003中，依次类推，读取完成M2.1置位，复位读取从站保持寄存器M0.1 M2.3

6. 5

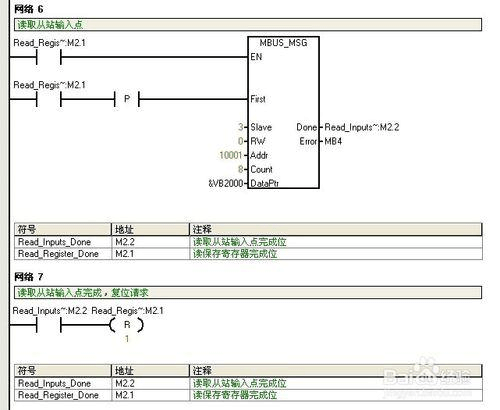

读取输入寄存器，读取完成M2.2置位，复位M2,.1

7. 6

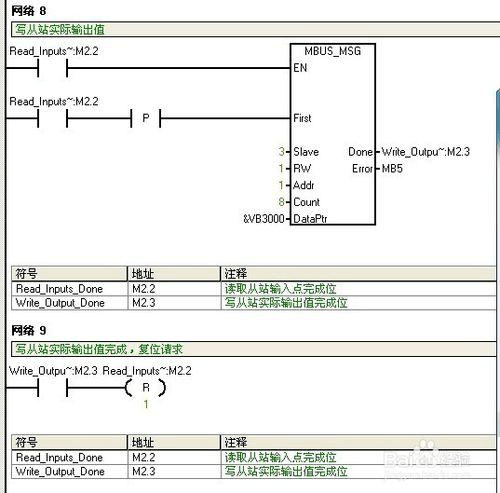

M2.2置位，写数据开始，VB3000写入00001中，写完成，M2.3置位，开始读，M2.2复位。
