塔器设备维修应力评定报告

1概述

本说明书借助大型有限元软件ANSYS，该计算程序已获得全国压力容器标准化技术委员会的认可，可以作为我国 压力容器分析设计的有限元应力计算与分析软件。

利用ANSYS软件对该环氧乙烷精制塔维修过程中可能遇到的危险工况进行应力计算和屈曲分析，进而对该设备进行相应的强度和稳定性进行评估，从理论上确定此设计方法的安全性和可靠性。

2结构参数

2.1 结构设计

环氧乙烷精制塔结构见附录。

2.2计算参数

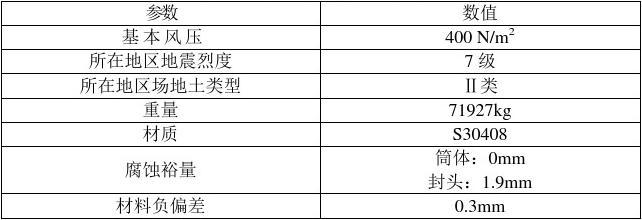

塔器的设计参数：

本次计算分析对象为环氧乙烷精制塔设备施工加固结构。该塔在检修时，需将一段塔体更换，采用局部割除、逐片吊装、逐片拼装焊接的方案进行。更换段的筒体垂直方向采用牛腿、 支撑杆的形式加固，结构及尺寸 如图 1 所示。

本次分析采用 ANSYS 有限元软件建模，计算加固结构在重力、风载荷、地 震载荷等作用下的力学行为，并根据 JB4732-1995《钢制压力容器—分析设计标准》（2005 年确认）及 2015版《ASME 锅炉及压力容器规范 第Ⅷ-2》对其进行强度和稳定性评定，保证检修施工的安全进行。

1
