碳分子筛制备工艺总结

本实验炭分子筛的制备采用炭化法与气体活化、碳沉积法相结合，原料为椰壳，相对于有机高分子聚合物和煤炭类原料，类属于植物基的椰壳具有原料价格低廉，来源广泛，且高含碳量、低挥发分、低灰分。利用植物壳等废料制备商业化产品如ＣＭＳ，不仅可避免植物直接焚焼或填埋带来的环境污染，还可变废为宝，为世界提供能源。 以椰壳一次炭化料(椰壳在一定温度、惰性气氛下热解)为原料、酚醛树脂为粘结剂制备CMS。具体制备步骤如下:首先使用行星式球磨机将椰壳一次料磨至所需粒度

(<10μm )，以酚醛树脂为粘结剂，聚乙二醇为助剂，在自动控温混涅机里混捏均匀后在双螺杆挤条机上挤条成型，然后将自然晾干的成型料断条整粒至小于4mm。最后将长度较均一的成型料加入转炉行二次炭化、活化、一步苯沉积、二步苯沉积制备CMS。CMS制备工艺流程如图1.1所示。

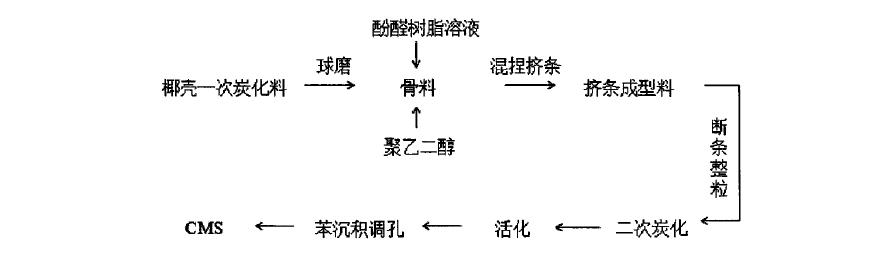

图1. 1 CMS制备工艺流程图

Fig.1.1 Technology process diagram for CMS prepared

一次炭化：是指原料在惰性气氛下将成型原料在适当的热解条件下炭化的方法。在热解条件下，原料分子中各基团、桥键、自由基和芳环发生复杂的分解缩聚反应，从而导致炭化物孔隙的形成、孔径的扩大和收缩。适用于分子结构规整的树脂和果壳类的高挥发分物质，如杏核壳、山枣核、椰子壳、桃核壳、山碴核等。影响炭化效果的主要因素是升温速率、炭化温度与恒温时间。本实验经炭化后制得椰壳一次炭化料。 混捏挤条：一次炭化料经球磨机磨制所需粒度后，以聚乙二醇为助剂、酚醛树脂为粘结剂，与水按照一定比例在自动控温混捏机中混捏均匀，在双螺杆挤条机上挤条成型。混捏的目的是为了使一次炭化料有一定的粘性，有助于在挤条过程中成型，确保断条及工业应用目的的实现。

断条整粒：挤条成型料经自然晾干后送至断条装置断条至所需粒径，可用筛分装置判断是否符合要求。断条整粒的目的是使颗粒长短均一，以使颗粒在相同的活化、炭沉积下得到的产品性能一致。

碳分子筛制备工艺总结.doc下载

久久建筑网m.kkreddy.com提供大量：建筑图纸、施工方案、工程书籍、建筑论文、合同表格、标准规范、CAD图纸等内容。
