题目1 交通灯控制电路的设计任务书

题目1

交通灯控制电路的设计

一、设计任务

① 东西方向和南北方向直行绿灯亮40s，黄灯亮5s，红灯亮70s，交替进行．两个方向左转弯20S时禁其它方向的车通行,左转弯20S后，有5秒黄灯过度,运行顺序如图1，图中从1运行到4，又从1运行到4，周而复始。通行期间，两个方向要求用数码管倒计’时显示剩余时间．转换状态时有声音提示。

② 紧急情况下，交通警通过一个开关控制两个方向的红灯同时闪亮，紧急情况处理完毕后，交通警可通过开关返回原来的正常工作状态。

③ 根据两个方向的车流量差值，如在一个运行周期差5部车或以上，在下个运行周期能够自动调节绿灯的设置时间，车流量多的方向，直行和左转弯都增加5S ，车流量少的方向，直行和左转弯各减少5S ，其他时间不变，下一个运行周期也差5部车或以上，每个方向保持增加5S和减少5S不变，若有一个运行周期差5部车或以下，则在下个运行周期恢复原来的运行状态。 (选做)

④ 通行时间交通警可以设定。(选做)

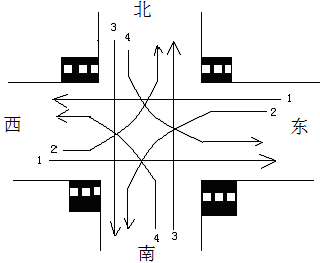

图1运行顺序图

二、操作说明

用开发板上的CPLD器件EPM1270T144C5实现硬件功能，板上的数码管要加译码器7448，要把BCD码译码器7448做到芯片里面，时间的仿真波形取自于7448输入的BCD码，板上各部件与芯片连好线，部件旁边的数字就是EPM1270的管脚号，如果实现①和②，整电路就用一个电平开关，时钟脉冲用板上1Hz～10k Hz方波脉冲信号，频率要根据电路来选定。用Quartus II进行仿真，秒的每个位的的时序仿真波形以十进制分组表示才直观，各波形正确后就下载、调试，再到实验室验收。

三、设计的简要提示

设计的参考方框图如图2，虚框内的是用EPM1270T144C5实现，虚框外的在实验箱上也有。
