三相短路计算

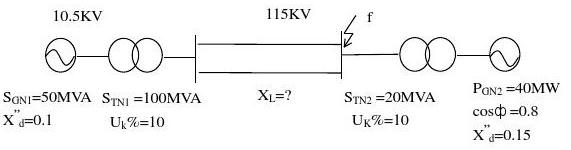

一、电力系统接线如图所示，元件参数标于图中，当f点发生三相短路时， 若要使短路后的短路功

率Sf不大于250MVA，试求(SB=100MVA，UB= Uav) (1) 线路允许的电抗有名值XL？ (2) 发电机G1、G2的计算电抗？

二、如下图所示系统，电源为恒压电源，当取SB=100MVA，UB=Uav，冲击系数KM=1.8

时，试求在k点发生三相短路时的冲击电流和短路功率是多少？

三、电力系统接线如图所示，元件参数标于图中，系统S的短路容量为500MVA，当K点发生三相短路时，试计算: （取SB=100MVA，UB=平均额定电压） （1） 短路点的短路电流周期分量起始值I〞； （2） 冲击电流iM （冲击系数取1.8）

解：由题SB=100MVA，UB=Uav 取Es*=1.0，EG*=1.0

Xs*=

S1100=B==0.2（1分） Sf*Sf500

Xl*SB100

=0.15（1分）

，=0.4?100?=0.322

2Uav115

Xl*=x0l?

1
