蒸汽管道压力控制方案

案

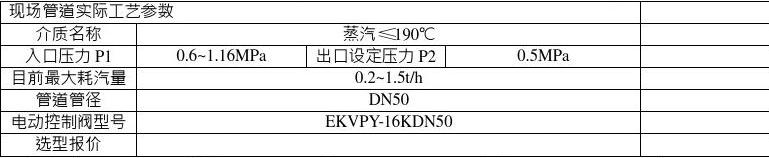

选型方案：

通过加装调节阀，控制出口端压力值稳定在0.5MPa可调。

采用EKVPY型仪表式电动压力控制阀。

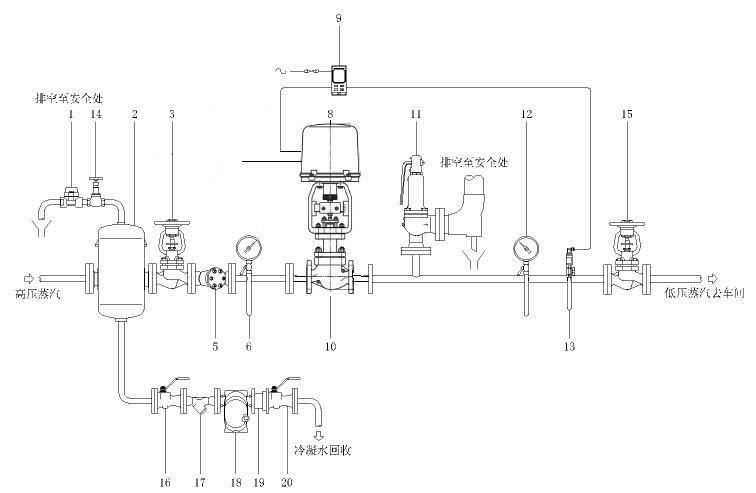

方案安装简图：

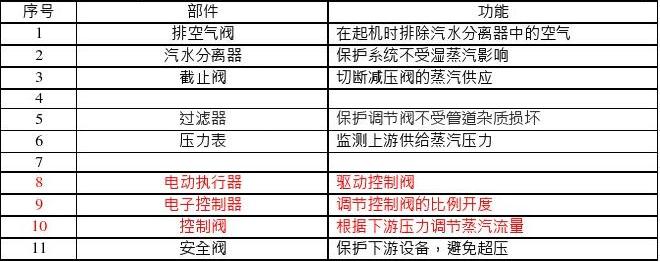

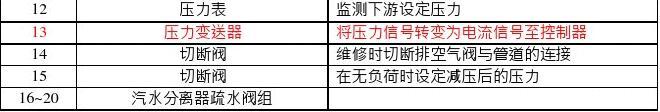

2、控制原理： *表中红色部分为标配组件。

压力变送器根据测定的压力反馈4-20ma.DC 电流信号，在控制柜中与设定值比较，当两者之差达到一定数值后，控制柜向电动调节阀发出调节信号。而电动调节阀的执行机构按此信号，使阀杆带动阀芯产生位移，改变通过调节阀的流量，直到测试点压力达到要求. 从而达到自动调节压力的目的。
