QB13001

计算机制图基本规定

1 总则

为规范设计人员的操作习惯，提高图纸质量与制图效率，提高电子图纸的可继承性（便于编辑、修改、校对、审查，便于其他设计人员或者相关专业或下阶段设计查阅、编辑、修改、再利用），使制图规范、图面清晰美观、风格统一，规范制图软件设臵，使同一份电子图纸在不同的计算机上均具有同样的显示效果，在不同的打印机上均具有同样打印效果，特制定本规定。

本规定实用于AutoCAD水利水电或土建工程设计图，本规定结合部分四川当地绘图习惯与水利水电行业CAD制图规定编制，设计图纸的绘制除应符合本规定外，还应多参照水利水电制图标准。

2 图面要求

2.1 图幅

为便于装订成册，设计图纸宜采用A3图幅，必要时也可采用A1或A2图幅，除有特殊情况外，一般不采用A0图幅。

2.2 图面方向

工程方案平面布臵图应按上北下南方向绘制，或按水流方向从左到右或自上而下绘制。

2.3 比例

水利水电工程图样的比例应采用以下常用比例：1:1×10n、1:2×10n、1:5×10n，n为1、2、3。

QB13001

2.4 线型、线宽

基本线型的打印效果应与表1一致，线宽组合应符合表2中的要求。

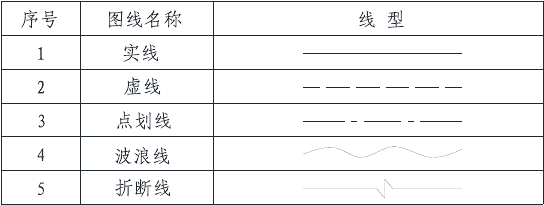

表1 基本线型表

现介绍常用线型的一般用途，

1 实线分为粗实线与细实线，细实线一般用于尺寸线与尺寸界线、剖

面线、示坡线、钢筋图的结构轮廓线、表格中的分格线、曲面上的

素线、注释文字时的引出线。

2 虚线一般用于不可见轮廓线、不可见结构分缝线、原轮廓线、推测

的地形界线。

3 点划线一般用于中心线、轴线、对称线。

4 波浪线一般用于结构断裂处的边界线、局部剖视的边界线。

5 折断线一般用于中断线，构件断裂处的边界线。

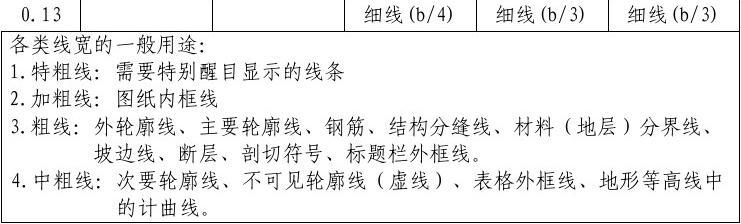

表2 线宽组合表

QB13001

2.5 字体、字号

字体、字号应符合以下要求：

a） 字体

字体统一采用仿宋_GB2312，图签栏除外。

b） 字号

字号是指字体的高度。针对A3图幅，数字标注时不宜小于2，汉字

不宜小于2.5。

正常情况下文字字高按下列规定

说明文字 字高2.5～3 宽度系数0.75

标准文字 字高2.5～3 宽度系数0.75

尺寸文字 字高2.0～3 宽度系数0.75

标题、图名 字高5～7 宽度系数0.8～1.0

2.6 标题注写

a） 标题应写在全图的上方，标题文字下面加下划线，下划线应该上

粗下细间距2mm并与标题所占长度相同。

b） 当需要在标题文字后面（或下面）注写视图比例时，比例尺的字

号应比该标题文字小1～２号，比例文字与标题文字间应间隔适当

距离。

QB13001

c） 在同一张图纸中，各标题的样式应一致。

2.7 尺寸标注

尺寸标注应符合以下要求：

a) 尺寸起止符号采用实心箭头表示，箭头的宽高比应为4:1，箭头的

宽度与字体高度相同；

b) 尺寸界线超出尺寸线0.25～0.3；

c) 文字从尺寸线偏移0.5～1。

2.8 桩号标注

桩号标注应符合以下要求：

a) 桩号数字一般应垂直定位尺寸方向或轴线方向注写，且标注在同一

侧。

b) 建筑物、道路等的宽度方向或者其轴线、中心线长度方向的定位尺

寸，可采用“桩号”的方法进行标注，标注形式为k±m，k为公里数，m为米数。起点桩号注成0+000，起点之前桩号注成k-m，起点之后桩号之后注成k+m。

2.9 标高符号

标高符号应符合以下要求：

a) 在立视图和铅垂方向的剖视图、剖面图中，被标注高度的水平轮廓

线或与其引出线均可作为标高界线。标高符号采用45°等腰直角三角形用细实线画出，其三角形高度为数字高的2/3；标高符号的直角尖端必须指向标高界线，并与之接触。标高数字一律注写在标高符号的右边。

b) 水面标高（简称水位）应在立面标高三角形符号所标的水位线以下

加三条等间距、渐缩短的细实线表示。对于特征水位的标高，应在

QB13001

标高符号前注写特征水位名称。

c) 平面标高应采用长方形方框加数字的形式表示。

2.10 剖切符号

剖切符号的画法应符合以下要求：

a) 剖面图的剖切符号应画在剖面线位臵处，粗实线，长度5～10mm，

剖切符号的编号应注写在投影方向侧（往哪边投影就写在哪边）。 b) 剖视图的剖切符号应在剖面图剖切符号的基础上加上剖视方向线

（粗实线），剖视方向线的长度宜为4～6mm。剖切符号的编号应注写在剖视方向线的端部。

c) 剖切符号不宜与图面上的图线接触。

d) 剖切符号的编号宜采用阿拉伯数字或大写的英文字母，按顺序从左

到右，自上而下连续编号，其字号应比尺寸数字大一号。

2.11 示坡线

示坡线的画法应符合以下要求：

a) 示坡线应垂直于平面或曲面上的等高线。

b) 示坡线应采用长短相间且等距的细实线绘制。

c) 当坡度较缓时，坡度可用百分比表示，其下的箭线用细实线绘制，

箭头指向下坡方向。

2.12 钢筋图

钢筋图中构件轮廓线与钢筋线的绘制应符合以下要求：

a) 构件轮廓线应采用细实线绘制。

b) 钢筋线应采用粗实线绘制，钢筋横截面应采用小黑点绘制，小黑

点的直径应比粗实线的宽度大一号。

QB13001

3 画法规定

3.1 新图形文件的创建应采用种子文件或样板文件进行，在绘制新图之前，一般应先根据该图纸所要表现的内容，确定图纸比例与图幅，然后选用相应的种子文件或样板文件新建设计文件，再开始画图。

3.2 所有图形应采用原型尺寸，按精确输入方法进行绘制。大样图应采用实际尺寸绘制后再按主视图的相对比例关系进行缩放。

3.3 不同种类的符号组成的混合字段，应作为一个文本元素录入。如： ③15φ25＠20，A-A等；各种词组、句子、段落及多行文字（如图纸说明）均应作为一个文本元素或一个文本节一次录入，以便能高效的进行编辑、修改，并快速调整其文字的大小、字间距、行间距，确保整齐美观；长文本的录入、编辑和修改，最好在Windows的写字板中进行，定稿后再通过剪切板粘贴至CAD的“文件编辑器”中。

4 图号的编排及电子文件归档

4.1 图号编排

图号的编排应统一采用大写字母及数字。工程图按照AAA—BBB—CC—DD格式进行编排。

AAA——表示工程所在市县，如崇州为“CZ”，成都为“CD”，都江堰为“DJY”；

BBB——表示工程名称，如斜江河为“XJH”，花果山为“HGS”；

CC ——表示专业名称，结合我公司实际，分水工（SG）、地勘（DK）两个专业，施工图阶段水工专业应按“SG—JG” 和“SG—GJ”来分别区分结构及钢筋图。

QB13001

DD——表示各专业图纸序号，采用两位数字表示，如“01”，图纸数超过两位后采用三位表示，如“101”。

例：“DY—XJH—SG—JG—05”表示大邑县城区斜江河防洪治理工程水工专业第05号结构图。

4.2 电子文件归档

CAD电子文件归档必须有图纸目录，每个工程完成后均需建立一个文件夹，文件夹名称需简要注明工程名称及存档时间，例如“××工程××阶段图集××年××月”；文件夹中每个图形文件名采用“CCDD”命名，允许一个电子文件对应多张图，但必须是同类型的图，并且在文件名中必须有体现，如SG01～05。

5 常用符号的画法

水利工程中水流方向、指北针等画法均可由ZDM软件中“土建→符号→单个符号”插入，不需人工绘制。

6 比例

图样的比例，应为图形与实物相对应的线性尺寸之比。水利水电工程图样的比例应按下表选用，并应优先选用表中的常用比例。

表3 水利水电工程图样比例

7 图框尺寸

设计制图时，应尽量采用制图规范规定的标准图框（见表5），必要时
