目 录
1、XX二桥亮化工程设计总说明
2、XX二桥亮化工程设计平面效果图
3、XX二桥亮化工程设计立面效果图
4、XX二桥亮化工程设计透视图
5、XX二桥亮化工程设计施工图设计总说明
6、XX二桥亮化工程设计施工图设计平面图
7、XX二桥亮化工程设计施工图设计立面图
8、XX二桥亮化工程设计施工图设计节点图
9、其它配套的电气、强弱电等图纸
10、对施工质量、工期、安全、维修等的承诺
11、公司近几年施工合同及业绩证明复印件
12、施工方案
13、施工图预算
12、施工方案
第一章、编制依据
一、施工图纸
XX二桥亮化工程设计平面效果图
XX二桥亮化工程设计立面效果图
XXXX二桥亮化工程设计施工图设计总说明
XX二桥亮化工程设计施工图设计平面图
XX二桥亮化工程设计施工图设计立面图
XX二桥亮化工程设计施工图设计节点图
其它配套的电气、强弱电等图纸
二、依据
本工程施工招标文件；
我国现行的有关建筑工程规范、验收标准、操作规程及有关法律法规；
本工程所处地理位置、周边环境及交通、通讯情况； 有关安全生产、文明施工的标准要求和规定；
有关的各项技术性文件；
省市有关法规、条例、标准、规定和办法；
国家、省、市现行施工规范及验收规范；
第二章、概 况
XX二桥位于湖北省XX。横跨汉江，全长2093.3m，是国家南水北调中线工程丹江口水库区的一项淹没复建替代工程，也是XX城市总体规划道路网的骨干工程，桥位于汉江流向NEE，河谷宽1600m。采用内河IV级通航标准、道路等级；城市主干道三级，双向四车道，设计车速：40km/h；荷载等级：城-A级；结构主要分为引桥和主桥两部分，其中引桥为44跨40m混凝土T型桥梁；主桥为跨径，边拱65+主拱200m+边拱65中承式钢管混凝土系杆拱桥。
第三章 施工部署
一、项目施工组织部署
XX二桥亮化工程是一项涉及的专业面较广的工程。为了加强对工程的施工承包管理，公司将发挥优势、特长，选派具有丰富经验的施工管理和工程技术骨干，在施工现场组建精干高效的施工总承包项目经理部，全权负责工程的施工组织和指挥，项目经理部严格按项目法实行施工管理，要求做到分工明确，紧密配合，顺利开展工作。

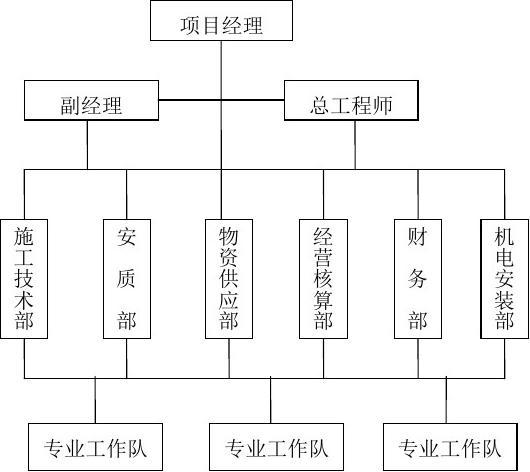

项目经理部主要由：项目经理、项目总工程师、施工员、质量员、安全员、测量员、试验员、资料员、预算员、材料员等人组成，项目经理部组织机构如下：
二、工程项目总承包管理体系

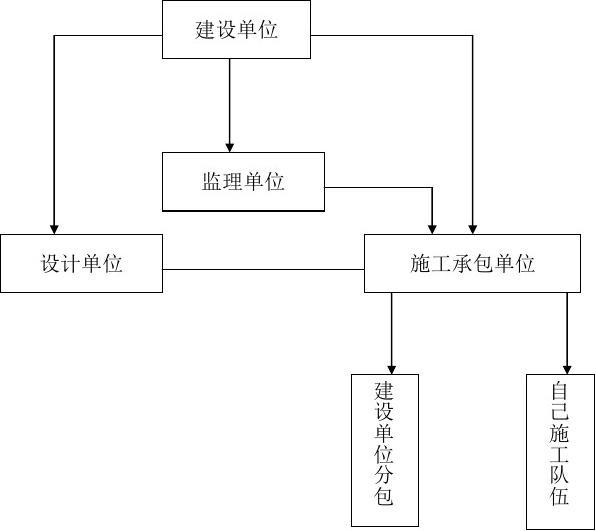

为明确各参建单位在工程项目组织结构中所处的位置和相互关系是保证工程项目建设能科学有序地进行的基础，在把该工程建设成一流建筑精品的同时，实现优质、高速、低成本的目标。 图3-2：承包管理体系
三、施工准备部署
（一）、技术准备
1、资料收集，分析本地区的气象、地形、工程地质和水文资料，视察施工现场的地形及周围环境，场地的可用程度，确定施工现场交通临时道路、临时水电管线、生产生活临时设施、材料堆放及机械设备设置的布置方案。
2、熟悉设计施工图纸，了解设计意图，掌握图纸所描绘的各项材质、构件尺寸和细部构造，明确质量目标，在开工前进行图纸会审，尽可能将图纸上存在的问题解决在工程开工前。
3、组织技术专题会，确定本工程在材料采购、机械设备配置、劳动力配备以及主要分部分项工程的施工方案和施工方法。对关键部位、关键工序及技术难点进行详细的分析，为编制施工组织设计提供纲领性方针，为施工管理作指导作用。
4、编制施工图预算，进行工料分析，制订成本管理措施。
5、根据工料分析，施工进度计划，编制材料采购计划，劳动力组织计划和机械设备进退场计划，同时确定的材料仓库、临时生活设施等的所需数量。
6、进行施工组织设计交底，做好各施工人员的各项教育工作，并分阶段进行施工技术交底和安全生产技术交底，组织学习各项专业施工技术、操作规程、安全知识及有关法律法规。
7、了解当地的地方材料生产供应情况及其质量保证情况，提前做好材料取样试验及混凝土、砂浆的试配，对供应紧张的地方材料提前做好采购备料计划工作，确保施工时不出现缺料现象。
（二）施工机具准备
根据施工方案和进度计划的要求，和机具用量计划的安排，提前做好机具进场前的组织调度、维修、保养和试运行，确保施工所需的各种机具能及时进场，并保证其运行正常。
（三）劳动力准备
劳动力部署原则上按施工专业班组安排，不打破工种部署，根据综合进度制订用工数量组织控制计划，结合各施工阶段的实际情况调整劳动力，尽可能地保持各作业班组人员的相对稳定，有利于工序的
合理衔接和流水施工的运行。对进场作业人员提前做好上岗前的三级教育工作，未经教育人员一律不得上岗。
特殊工种人员必须持证上岗。
（四）施工现场准备
1、开工前积极办理前期总平面工程的交接工作，了解和完善前期场地平整及护坡工程不到位的区域，了解临近场地地下及地上的水电管线等的敷设情况，与甲方和监理协商保护方案。
2、开工前十日内与甲方协商施工场地的利用区域，搭设临时设施。
3、开工前十日内与甲方联系水源、电源的位置，根据甲方提供的水源、电源位置，敷设施工用水电管线，并做好临时施工道路。
4、根据甲方提供的水准点，建立施工用水准控制网；根据建筑规划图（规划红线）和设计施工图，建立拟建物定位控制网。
四、工程质量目标
应招标文件的要求以及我公司的质量方针，本工程的质量目标为确保合格。
五、工程进度目标

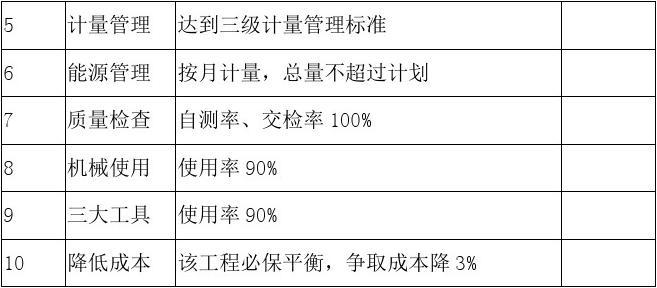

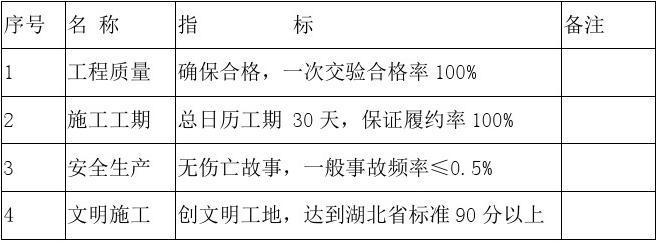

主要经济技术指标
应招标文件的要求及本着顾客利益至上的宗旨，我公司根据实际情况拟定为的总工期30天。
六、施工总体方案
为保证工程工期及工程质量，故在施工安排上采取平面流水、立体交叉作业的施工部署。把本工程分为一个施工区域，土建部分分别由一个施工队负责施工，安装部分由一个施工队统一施工。
（一）施工段的划分
本工程为一个单位工程，水平施工段以每个单位工程作为一个施工段组织流水施工，垂直施工段，基础部分按设计结构和工序顺序划分为多个施工段，主体结构以每个楼层为一个施工段。
（二）施工顺序
施工顺序原则上：先地下后地上；先结构后围护；先主体后装修；水电安装预埋及其它各专业工程需预埋预设的工作穿插在整个基础主体施工中进行，要求各工种之间配合密切，协调一致。
第四章 施工准备及各项资源需要量计划
一、技术准备工作
1.1项目技术负责人组织安装技术人员认真学习设计图纸，领会设计意图，做好图纸会审。图纸自审重点审查以下几个方面：
1.2施工图纸与其说明书在内容上是否一致，施工图纸及其各组成部分之间有无矛盾和错误；技术要求是否明确。
1.3针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。
1.4编制施工方案报上级技术主管部门审批，做好技术交底，有针对性指导本工程正常施工。
1.5配管和灯具各分项工程施工安装前先做样板，验收合格后方可大批量进行。
二、现场准备工作
2.1做好现场的临时电线敷设工作。
2.2根据施工进度计划组织材料及工具进场时间计划。
三、劳动力计划表

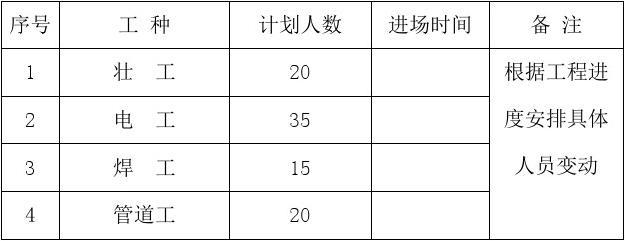

劳动力计划表
四、各项工具用量计划
根据施工方案和施工方法及施工进度安排编制出施工所需的各种机械和器具的规格、型号、数量及使用时间。落实机具来源组织进场，机具需要量计划。 五、施工机具计划表

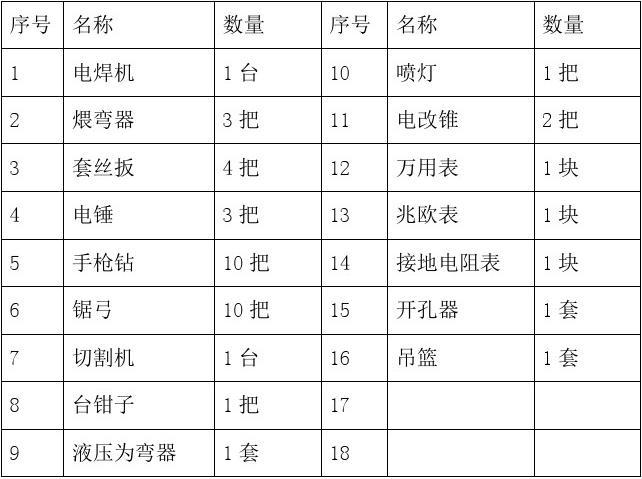

主要工具计划表
六、主要材料计划表
根据预算及施工图纸提出材料使用计划，并根据施工进度控制计划安排，制定主要材料进场时间。
第五章、主要施工方法及技术措施
一、电缆沟土方
1.1电缆沟开挖
电缆沟开挖采用人工开挖。沟槽开挖上口为400mm，深度为700mm，沟槽挖好后及时埋管，待监理工程师验收合格后及时回填，避免影响建委和法院办公环境。挖大门口时先挖出马路宽的1/2，待管路敷设完回填后在施工剩余的1/2，保障大门口道路畅通。
1.2土方回填
土方回填前将填土部位的垃圾及杂物等清理干净，回填土分层铺摊，每层铺土厚度控制在180 mm内，采用人工夯实，每层夯三遍，一夯压半夯，夯夯相连，行行相连，纵横交叉，并加强对边缘部位的夯实。
二、线管安装
钢管明装工艺流程为：测定线盒位置→预制加工弯管及支吊架→盒箱固定→管路连接→变形缝处理→跨接地线连接
2.1材料使用
2.1.1管材采用热镀锌钢管，钢管的壁厚均匀，无裂缝、棱刺和凹扁现象。镀锌管外表完整无损现象，所有钢管应有产品合格证，并有供应商加盖的红章。
2.1.2线管连接采用镀锌熟铁通丝管箍，管箍应无偏扣和乱扣现象。
2.1.3往灯具位置甩口的线盒采用86×50mm明装钢制镀铝线盒，管路超过30m时采用钢制接线盒。
2.1.4护口采用白色塑料护口，护口要完整无损。
2.2安装前预制
第11 / 34页
2.2.1线管安装前，根据图纸及实际现场情况，画出各段管路和线盒
的位置，在实际墙面上作好标记，按标记分段量出实际安装的准确尺
寸，记录在草图上，然后按草图预制加工。
2.2.2 管子切断采用手工钢锯，将管子固定在压力案上的压力钳内
卡牢固，量准尺寸画好记号，双手推拉钢锯，用力均匀，锯口到底，
不准折断，锯断的管口不得歪斜，锯完后用圆挫把管口内壁的棱角挫
去。
2.2.3 SC32和SC25的线管煨弯采用手动液压煨弯器冷煨弯，SC20
SC25弯曲大样 SC20弯曲大样 SC32弯曲大样
2.2.4线盒和线箱开孔使用液压开孔器，所开孔的直径与管径规格吻
合，一管一孔。不得使用电气焊和开长孔。
2.2.5丝扣加工采用手动绞丝扳，套丝用力要均匀，保持丝扣光滑。
2.3线管敷设与连接
2.3.1墙上线管为明设，地面部分埋地暗敷设，线管与线管的连接采
用熟铁通丝扣管箍，管箍两端采用卡扣式的跨接地线卡将线径为4mm2双色的PE线连接做为跨接地线。
2.3.2线管与线盒连接用用开孔器开孔，锁母固定，管入盒时一管一孔，并且孔径与管径相吻合管口入至盒内小于5 mm，露出锁紧螺母的丝扣为2∽4扣，两根以上管入盒、箱要长短一致，间距均匀，排列整齐，其连接方法如下：
线管与线盒连接
2.3.3室外地坪上的灯具，线管出线口安装防水弯头。线管内电缆引入进灯具时采用金属软管，并用管卡固定。
2.3.4管线直段长度超过30m加设接线盒，有一个弯时20 m，有二个弯时15 m，有三个弯时8 m。
2.3.5法院和街道办事处外墙线管安装采用鞍型卡固定，建委和有铝
卡距为2m，线盒边的卡子距线盒距离150mm见下图：
外墙上线管安装

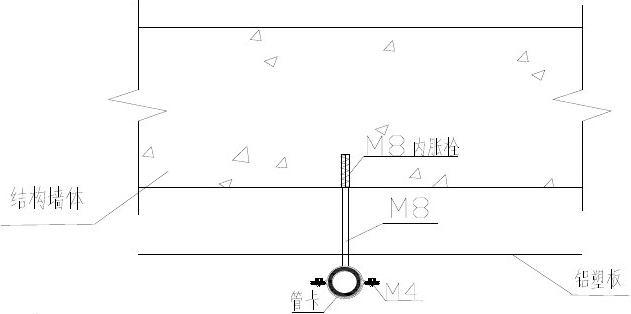

线管在铝塑板墙面安装
2.3.6埋入地下管子的深度为700mm，管子外壁缠玻璃丝布一道，刷沥青漆两道。
2.4质量标准
2.4.1水平或垂直敷设明配管时允许偏差值:管路在2 m以内时偏差为3 mm，管段全长不应超过管子内径的1/2；明敷设管子应顺直。
2.4.2镀锌管采用马鞍卡和抱箍卡固定。固定点距离均匀，SC20卡距1.5m，SC25卡拒2.0m。
2.4.3连接紧密，管口光滑，护口齐全，排列整齐，管子弯曲处无明显折皱，油漆防腐完整。
2.4.4管子入盒、箱内露出的长度应小于5mm，线盒和线管采用锁母固定，线盒内的管口露出部分为2∽4扣。
2..4.5钢管煨弯弯曲半径不得小于管外径的6倍，埋设钢管弯曲半径不小于管外径的10倍，弯扁度不大于管外径的1/10，弯曲处不得出现折皱、凹穴及裂缝现象。
三、管内穿线
3.1材料要求
绝缘导线的规格、型号必须符合设计要求并有产品合格证。
3.2工艺流程
选择导线 → 穿带线 → 扫管 → 放线及断线 → 导线与带线的绑扎 → 带护口→导线接头 → 接头包扎 → 线路检查绝缘遥测。
3.3穿线：
3.3.1穿线之前应先把带钢丝线穿入，检查管路是否通畅，穿线前根据管径的大小选择相应规格的护口。
3.3.2穿线时两人配合，一拉一送，导线根数较少时可将导线前端的绝缘层削去，然后将导线芯直接插入带线的盘圈内，并折死压实，绑扎
第15 / 34页
