增强粉刷石膏外墙内保温体系
施
工
方
案
武汉市奥德利亚建筑装饰工程有限公司
2016-8-16
目 录
一、施工技术方案 .......................................... 2 ㈠ 施工工艺 ............................................ 2 ㈡ 保温系统施工程序流程图 ........................................................................ 2 ㈢ 系统施工准备 .................................... 2 ㈣ 系统施工基本原则 ............................ 3 ㈤ 基层面检查与处理 ............................ 3 ㈥ 粉刷石膏粘结安装保温板 ........................................................................ 4 ㈦ 保温板安装 ........................................ 4 ㈧ 护面层施工 ........................................ 4 ㈨ 补洞和修理 ........................................ 5
二、施工质量验收标准 .................................. 6
三、施工组织机构设置 .................................. 6
四、质量保证体系 .......................................... 7
一、施工技术方案
㈠ 施工工艺

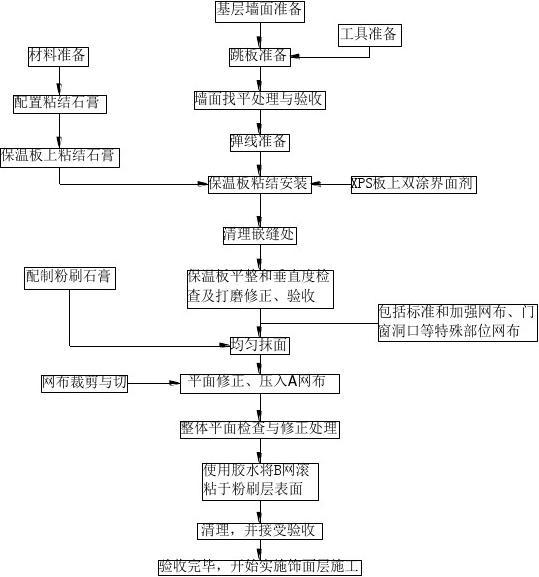

增强粉刷石膏外墙内保温系统是以EPS(XPS)板为保温材料，以粘结石膏、粉刷石膏、增强网布罩面的一种新型保温体系。严格规范的施工是整个系统优化而实现的重要控制点，只有严格遵从规范性、程序式的施工工艺，同时采取有效程序式的控制措施，才能确保克服各种墙体的问题点，获得理想的最终效果。在施工过程中，必须通过周全的施工前统筹准备，制定作业指导书，管理和监督方案，施工中有效管理和监督检查，施工后清理，完成整个施工全过程的有效控制，将系统的整体化理念贯穿于始终。 ㈡ 保温系统施工程序流程图
㈢ 系统施工准备
⑴ 墙体的检查：根据墙体材质，参考《砌体工程施工及验收规范》GB50203-2002进行检验合格后方才实
施外找平抹灰；具体要求：
① 使用1︰3水泥混合砂浆找平
② 表面强度达到0.5MPa
③ 平整度和垂直度要求：2米靠尺检查，控制在4mm以内
⑵ 架设的准备：按照国家现行的有关规定进行施工安全技术和劳动保护及防火、防毒的全面检查 ⑶ 预埋件检查：墙面上预埋件（水管、电线管、墙饰件等）依照图纸要求安装完毕
⑷ 门窗的检查：粘贴安装保温板前，门、窗框必须按照设计要求安装完毕，并应符合设计施工验收规范 ⑸ 材料准备：所需要材料进场，依照相关规定登记检查，并妥善贮存和管理
⑹ 水电准备：依据需求配送电源及相应的水源，水质应符合《混凝土拌和用水标准》JGJ63—89 ⑺ 工具的准备：施工前的工具准备到位，工具的完好性与设备的调试
⑻ 人员培训：重点在于产品、工艺、施工步骤、注意事项及安全须知、安全措施及文明施工等方面。详
见《施工指导》
⑼ 施工条件：本系统的施工环境温度应不低于5℃。
⑽ 成品保护：对施工现场的全部预埋件、管件等进行保护，以免施工时，遭受破坏或破损。 ㈣ 系统施工基本原则
⒈ 施工顺序：
① 对于高层建筑：可以从上至下施工；
② 在横向上：应先从阴、阳角和门、窗口方向上施工，即先用大板作好特殊重点部位。
基层面的找平层应有足够的固化养护时间—按照有关规定检测基层找平层。
2. EPS(XPS)板安装前，要检查尺寸与裁剪方正合格，是否破损等，确保板符合工艺要求。
3. EPS(XPS)板要求错缝排布，错缝宽度不小于100mm。
4. 保温板上粘贴粘结石膏：满铺2-3mm。
5. 标准网布A（80g/m2）应嵌入粉刷石膏面层。面层应平整、光滑，不得空鼓、露网和有裂纹。
6. 标准网布A（80g/m2）采用搭接方式铺填嵌入：水平方向搭接100mm。
7. 标准网布A（80g/m2）压入粉刷石膏表面，网布隐约可见。
8. 粉刷层面固化后，将B网（45 g/m2）滚粘在粉刷层面上。
9. 要求保温板之间尽量齐平压紧，板间缝控制在不大于1.5mm。
10. 保温板缝间不得有粉刷石膏存在。
11. 严格遵守施工工序的时间间隔。
㈤ 基层面检查与处理
1. 基层面检查：
① 干燥度考察：基层面的找平层砂浆干燥程度、潮湿程度、固化强度。
② 干净度考察：基层面的油污、灰尘、疏松物等影响粘结效果的异物。
③ 干表面强度检查：基层面砂浆的表面强度、裂缝和砂眼等检查，钻机钻孔检查强度和起砂情况。 ④ 平整度和垂直度检查：两米靠尺或水平仪检测平整度和垂直度，要求控制在≤4mm。
2. 基层面处理：
① 高压水冲洗：去除灰尘、疏松物；
② 钢刷轻打磨：去除油污；
㈥ 粉刷石膏粘结安装保温板
基层面检查和处理经过验收合格后，即可进行粘结安装保温板。
1. 粘结石膏搅拌混合
? 洁净搅拌桶中加入桶体积的1/3洁净水，边加入粉剂边搅拌，一般加水量为23-24%；充分搅拌3-5
分钟；最终成稠状膏状物；
? 要求1.5小时内用完（即保持粘结石膏处在凝结时间内使用）；过时即当废弃处理。
2. 粘结石膏在保温板上涂抹
? 保温板布浆要求达到满粘2-3mm。
? 布浆要求均匀；
㈦ 保温板安装
? 保温板一般以0.6m×1.2m尺寸为粘结安装单元；
? 保温板切割要求直而平；
? 保温板要求紧贴安装；
? 保温板要求错缝排布，错缝宽度不小于100mm；
? 保温板在阳角或阴角处要求交错放置；
? 原则上要求在窗孔口应用大板，在窗口的“L”型边应将板切割成“L”排布；
? 板与板间不可有粘结石膏存在；
? 保温板上墙面后应用两米靠尺敲击板面将板压平；
? 保温板压平后，应及时将板边缘挤出的粘结石膏，用抹刀压平在墙面上；
质量自检：保温板与基层粘结牢靠，符合要求。防止板与板间缝隙内存在粘结石膏。
㈧ 护面层施工
① 粉刷石膏搅拌混合
? 洁净搅拌桶中加入桶体积的1/3洁净水，采用电动搅拌器搅拌混合，边加入粉剂边搅拌，一般加水
量为21-22%左右；充分搅拌3-5分钟；稠度适中，最终成稠状膏状物；
? 注意：搅拌充分；粘度确保刚粘贴于基面上的浆料不掉落；加水尽可能少，不可加水过多；水质确
保干净；粉剂在仅加水搅拌即可，不可添加其他物料：如水泥、砂、防冻剂及其他异物；要求调好的浆料在1.5小时内用完（即保持浆料处于新鲜状态使用）；过时即当废弃处理；工作完毕，务必及
时清洗干净工具。
② 抹石膏砂浆涂布
? 一般采用镘刀将粉刷石膏均匀涂布在保温层面上，以2个平方米为一个操作单位；
? 注意：镘刀倾角应尽量保持45°左右，以确保胶浆用量和均匀度，以达到各部位的粘结效果良好； ③ 压入玻纤网布（A网）
? 一般裁剪楼层高为单位的网布，局部区域根据实际来裁剪；
? 将网部拉直铺展在砂浆层上，用抹刀自中间向四周方向将网布压入砂浆中；
? 要求抹刀来回批刮批平：确保网布压入且与石膏粘结良好，无网布翘边和起鼓，以及出现砂眼；确
保平整度和垂直度，采用2米靠尺测量；
? 对于特殊部位，如门窗洞口等部位，其施工方法见有关图集和节点图；
? 粉刷石膏砂浆施工完毕，即可压入网布（A网）；
? 批刮完毕：要求护面层上无网布印痕迹、无起鼓、无砂眼等异常迹象；要求护面层厚度6～8mm左右。 ④ 在上一步的基础上，粘贴玻纤网布（B网）
? 固化后使用胶水将B网滚粘在粉刷墙面上。
? 要求B网平整无翘边。
质量自检：整体抹面良好，整体面平整，无裂缝，网布粘、压密实，无折、翘现象。
㈨ 补洞和修理
若施工墙面则有若干洞口需要修理，其方法如下：
① 当可以施工是，应立即对孔洞进行填补，并用水泥砂浆压平；
② 预切一块与孔洞预留尺寸相同的保温板，并打磨其边缘部分，使之能紧密添入预留的孔洞中； ③ 待水泥砂浆养护一段时间，强度上去后，表面已经干燥，将板背面涂抹适量的粘结石膏，注意不
可在其四周边缘涂抹浆料，压入洞中，并压平整；
④ 待固化24小时后，已具一定强度，切割一块网布，其大小尺寸能覆盖整个修补区域，与原有网
布至少重叠65mm；
其他步骤的操作同护面层施工一致。
二、施工质量验收标准

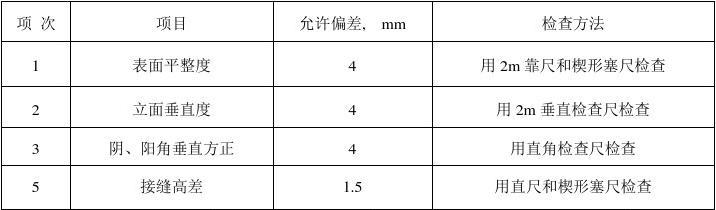

XPS板（EPS(XPS)）安装允许偏差和检验方法应符合下表中的规定。
XPS板（EPS）安装允许偏差及检验方法

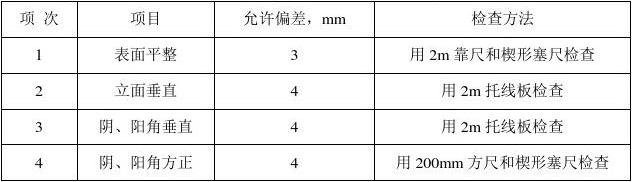

XPS板（EPS(XPS)）系统面层的允许偏差和检验方法应符合下表的规定。
XPS板（EPS）系统面层的允许偏差及检查方法
三、施工组织机构设置
保温工程施工与总包方协调配合与管理
1． 总承包方需提供施工形象进度计划表，以便分承包方能合理安排施工人员及料具，确保保温工程
施工质量和进度要求；
2． 分承包方纳入总承包方的现场施工体系，严格遵守和执行总承包方的文明施工和安全施工的相关
规定和条例，服从其提出的相关的管理规定；
3．总承包方应提供分承包方的施工现场资源：水、电、脚手架、垂直运输等资源；
4． 分承包方和总承包方应相互协调，避免影响保温工程质量和进度的交叉施工，建立相关的相互监
督机制；（因为保温工程已是总承包方整个工程的一部分）；
5． 总承包方应负责分承包方相应后勤事宜：分承包方人员住宿安排、日常水电、材料和施工工具设
备贮存仓库；
6．总承包方配合分承包方有关外墙保温系统的产品保护工作。
门窗分包单位的具体要求
窗的类型、大小、安装方式，由门窗分包单位与保温系统施工单位按照业主要求，或在业主的协调下，共同完成门窗部位保温、防水施工与工作协调事宜。
说 明：
1. 每道工作段完毕，检查与验收及时跟上，尚不可影响施工进度时间；
2. 基层面验收与不合格时的修补工作不可影响保温的正常施工；
3. 在实际施工中可在不影响正常进度和施工操作条件下交叉施工；
4. 以上进度安排以一个工作面为单位施工所必须时间，实际情况将根据施工面大小，组织人
员实施不同工作段的施工操作，这样可加快整体的施工进度。
四、质量保证体系
金鼎外墙保温系统的设计与施工需遵循的规范及标准
a) 《民用建筑热工设计规范》GB50176—93
b) 《建筑装饰工程施工及验收规范》JGJ73-93
c) 《夏热冬冷地区居住建筑节能设计标准》JGJ134-2001
d) 《住宅建筑节能设计标准》DG/TJ08-205-2000
e) 《外墙内保温建筑构造03J122》
f) 《膨胀XPS板薄抹灰外墙外保温系统》JG149-2003标准
