电气检修规程(低压配电装置部分)

电 气 检 修 规 程

（低压配电装置部分）

2016 – 07 –01

鸡西矿业（集团）矸石热电厂

前 言

为了搞好设备检修、运行工作，有效地提高设备出力和设备完好率，减少设备事故的发生，降低材料消耗，保证设备安全、稳定、优质、高效运行，根据上级颁布的发电设备检修、运行规程，结合设计、制造厂家的相关技术资料，总结现场经验，特修编本厂设备的检修、运行规程，各相关人员应熟知本规程，设备检修和运行人 员应严格执行本规程

本规程自下发之日起执行，原规程同时废止。

本规程修编人： 史万福 赵传文

本规程初审人： 于生文

本规程复审人： 史万福

本规程审定人： 王永刚 罗瑞征

本规程批准人： 藤 刚

二0一六年七月一日

1

目 录

第一章 低压配电装置部分 ..................................... 3

1.1 设备要求 ............................................................. 3

1.2 质量控制和监督 ............................................... 3

1.3 环境条件要求 .................................................... 3

1.4 检修通则 ............................................................. 3

1.5 设备概述及设备规范 ...................................... 4

1.5.1 设备概述 .......................................................... 4

1.5.2 框架结构与母线布置： ............................... 4

1.5.3 线缆布置 .......................................................... 4

1.5.4 抽屉类型与排列组合 ................................... 5

1.5.5 多功能分隔板 ................................................. 6

1.5.6 主要电器元件 ................................................. 6

1.6 万能式断路器操作方法 ................................ 10

1.6.1 贮能操作 ........................................................ 10

1.6.2 分合闸操作 ................................................... 10

1.6.3 断路器本体插入操作 ................................. 11

1.6.4 断路器本体抽出操作 ................................. 11

1.6.5 CW2型万能式断路器智能型控制器的特性设定 ......................................... 11

1.7 万能式断路器检修方法 ................................ 12

1.8 MNS型低压抽出式开关柜单元抽屉使用及检修方法 .................................. 13

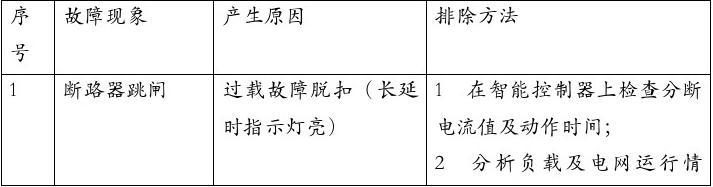

1.9 万能式断路器常见故障及排除方法 ................................................................... 14

第二章 工作票制度 ................................................ 18

2.1 填写第一种工作票的工作为： ..................... 18

2.2 填写第二种工作票的工作为： ..................... 18

2.3 工作票的填写与签发： .................................. 19

2.4 工作票的使用 .................................................. 19

第三章岗位责任制 .................................................. 20

3.1检修班长岗位责任制 ........................................ 20

3.2 检修工岗位责任制 ........................................... 20 2

第一章 低压配电装置部分

1.1 设备要求

1.1.1 所有设备检修后应达到所规定的参数标准；

1.1.2 设备检修后应表面清洁、无杂物，合、断灵活可靠；

1.1.3 设备检修后应达到随时可以投入的状态。

1.2 质量控制和监督

1.2.1 检修质量管理实行质检点检查和三级验收相结合的方式；

1.2.2 质检人员应按照检修工艺的规定，对直接影响检修质量的H点、W点进行检查和签证；

1.2.2.1 质检点（H、W点）是指在工序管理中根据某道工序的重要性和难易程度而设置的关键工序质量控制点，这些控制点不经质量检查签证不得转入下道工序；

1.2.2.2 H点为不可逾越的停工待检点，W点为见证点；

1.2.3 检修过程中发现的不符合项，应填写不符合项通知单，并按相应程序处理；

1.2.4 所有项目的检修施工和质量验收实行签字责任制和质量追溯制。

1.3 环境条件要求

1.3.1 根据设备要求设置环境条件； 周围空气温度不高于+40℃，不低于-5℃，并且24h内平均温度不高于+35℃，相对湿度在最高温度为+40℃时不超过50%；

1.3.2 没有标注的按现场环境而定。

1.4 检修通则

1.4.1 MNS低压抽出式开关设备检修周期和时间

1.4.1.1 单元机组的低压抽出式开关随机组大、小修进行检修；

1.4.1.2 公用设备的低压抽出式开关每六个月应进行一次简单的检查，每一年进行一次大检查；

3

1.4.1.3 一般情况下应根据分合操作次数、分合电流，以及使用条件与周围环境及经验而定；

1.4.1.4 每次断开短路电流后，应检查一次；

1.4.1.5 在正常使用过程中，有些易损零件（如弧触头、灭弧室）磨损至影响正常工作时，应及时进行更换。

1.5 设备概述及设备规范

1.5.1 设备概述

鸡西矿业集团矸石热电厂厂用380V系统分为三段：380VⅠ、Ⅱ、Ⅲ段。接于6KVⅠ段的 是#1动力变和#0动力变，接于6KVⅡ段的是#2动力变、除灰动力变和输煤动力变。Ⅲ段和Ⅰ段部分开关柜改造为浙江宇光电气有限公司生产的MNS开关柜，其它为70年代的BSL-1型配电柜和XL-14型动力盘；

1.5.2 框架结构与母线布置：

1.5.2.1 框架的基本结构均带有25mm的模数孔，主框架为C型材，组装采用新技术的8.8级自攻螺栓和张紧垫圈，其旋紧力矩推荐如下

表1

统布置在上层或下层。二层母线的截面可不相同，允许并联使用，每层每相由2条或4条母线构成，以满足母线电流的设计要求；

1.5.3 线缆布置

1.5.3.1 保护线与中性线

1.5.3.1.1 MNS开关柜可布置四线制或五线制母线系统。四线制系统包括保护中性线（PEN）,五线制系统则包括保护线和中性线（PE+N）；

1.5.3.1.2 保护/中性线水平布置在柜前下方，并用绝缘支柱固定，排的长度按运输单元划分；

4

1.5.3.1.3 保护/中性线还有垂直布置在馈电柜电缆室右侧方，长度与柜高相同；

1.5.3.1.4 PE、N、和PEN排均预制有模数孔。

1.5.3.2 二次控制线的走线槽布置在仪表前上方；

1.5.3.3 馈电电缆室：抽出式成套开关设备的右侧是馈电电缆小室，每层抽屉单元的出线电缆布置在小室内专用的安装支架上，二次回路的接线端子呈45度倾斜方向，安装检查方便；

1.5.4 抽屉类型与排列组合

1.5.4.1 抽屉类型共有五种标准尺寸；

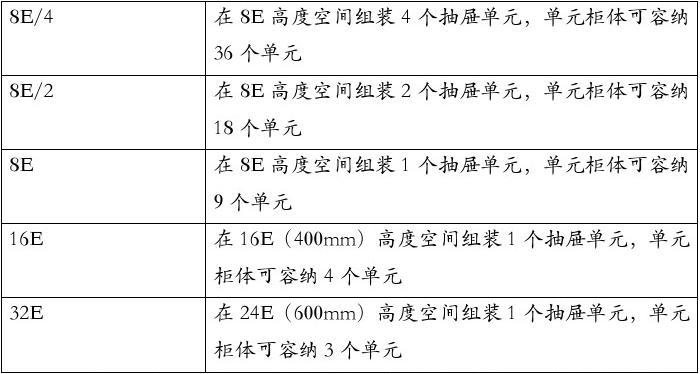

表2

功能单元在下；

1.5.4.3 功能单元隔离室的总高度为72E；

1.5.4.4 8E/4 抽屉为4 个组成一个8E 安装单元，8E/2抽屉为2 个组成一个8E 安装单元，或2个8E/4抽屉和1 个8E/2 抽屉组成一个8E 安装单元；

1.5.4.5 开关柜的深度有600mm（MCC单面操作柜）和1000mm（PC和MCC双面操作柜）二种，推荐PC和MCC分开排列使用。当使用分断式功能板时，可允许PC和MCC混合装配在同一柜中；

5

1.5.5 多功能分隔板

在抽出式开关柜中，其垂直母线（直角L型50×30×5）安装在阻燃绝缘材料制成的多功能隔板中，抽屉单元的一次插座也制作在多功能隔板中，有抗故障电弧的性能，把主母线系统与抽屉小室有效的加以隔离，防护等级能达到IP20。

1.5.6 主要电器元件

1.5.6.1 主断路器：选用苏州万龙集团有限公司生产的YSA2智能型万能式断路器和常熟开关制造有限公司生产的CW2智能型万能式断路器两种。抽屉单元的塑壳断路器选用YSM3系列, 交流接触器选用KFC2系列，电动机保护器选用TOP9140M系列；

1.5.6.1.1 YSA2万能式断路器和CW2万能式断路器结构简介

YSA2、CW2型万能式断路器本体由触头系统、灭弧系统、操作机构系统、电流互感器、智能控制器和辅助开关、二次插接件、欠压脱扣器等部件组成，抽屉座由带有导轨的左右侧板、底座和横梁组成；

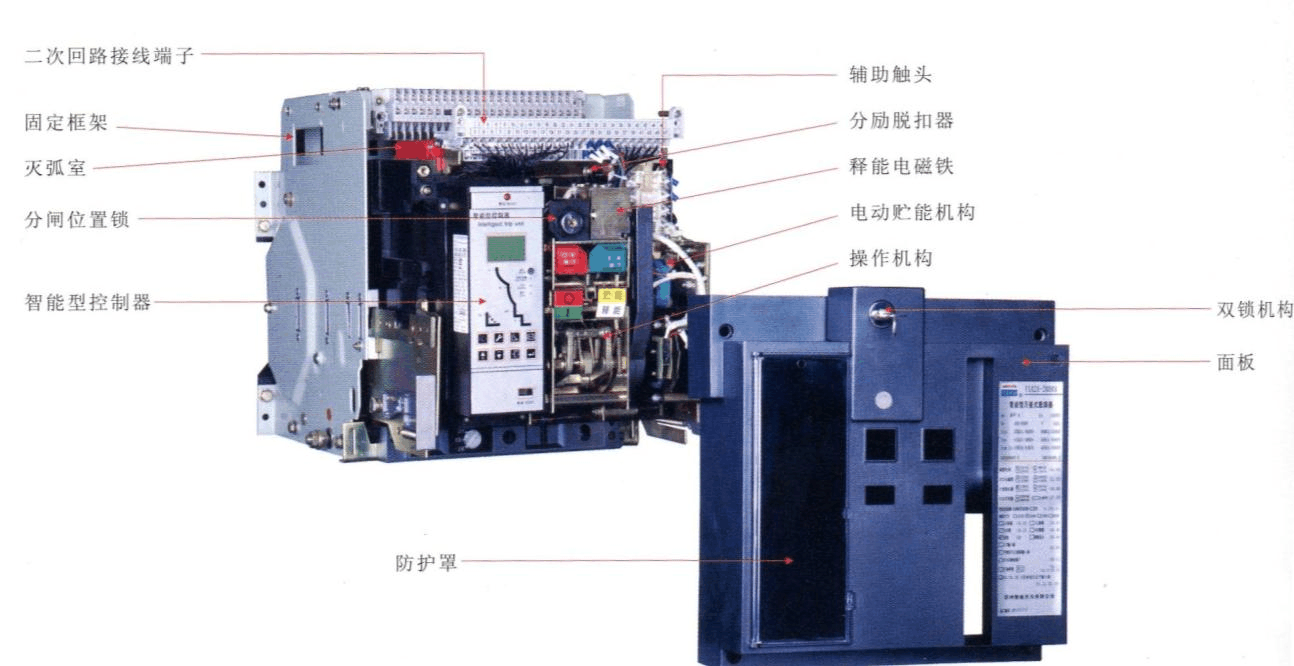

YSA2万能式断路器外形“见图1”，CW2万能式断路器外形“见图2”

图1 YSA2断路器外形示意图

6

图2 CW2断路器外形示意图

1.5.6.1.2 YSA2、CW2型万能式断路器特点

1.5.6.1.2.1 高性能、小体积；

1.5.6.1.2.2 更高分断和短时耐受能力；

1.5.6.1.2.3 优异的升级换代性能；

1.5.6.1.2.4 先进可靠的安全性能；

1.5.6.1.2.5 易于集成、轻松实现网络管理；

1.5.6.1.2.6 多功能智能控制器 。

1.5.6.1.3 安装方式

1.5.6.1.3.1 抽屉式；

7

1.5.6.1.3.2 抽屉式具有机械联锁，断路器在闭合状态不能抽出、插入；

1.5.6.1.3.3 断路器在抽屉中具有连接、试验、抽出三个位置。

1.5.6.2 电动机保护控制器简介

1.5.6.2.1.1 电动机保护器选用TOP9140M系列；

1.5.6.2.1.2 TOP9140M-20E电动机保护控制器是一种数字式智能型电动机保护控制设备，直接针对一台低压电动机设计，能够完成一台低压电动机的测量、控制及辅助保护功能，具有很高的性能价格比；

1.5.6.2.1.3 TOP9140M-20E电动机保护控制器集保护、电量测量、电能计量、操作控制、诊断维护、报警输出、模拟量输出等多种功能于一体，同时可选配2个独立的RS-485通讯接口，满足双网（包括冗余）配置，并实现遥测、遥信、遥控等功能；

1.5.6.2.1.4 TOP9140M-20E电动机保护控制器：采用分体式模块化设计结构，将保护测控模块与操作显示模块分开，并可根据实际需要选择是否采用操作显示模块，可在各种低压控制柜和1/4模数及以上的抽屉柜中直接安装使用；其与开关、接触器等电器元件构成完善的低压线路控制、保护单元；控制器核心部分采用高性能单片机，装置具有抗干扰性能强、运行稳定可靠等优点。

1.5.6.2.2 电动机保护控制器特点

1.5.6.2.2.1 采用高可靠性工业级CPU，数据采集速度快，测量精度高，运算处理速度快；

1.5.6.2.2.2 可以完成一回线路的电压、电流、有功功率、无功功率、功率因数、电度以及系统频率等各种电气参量的测量；

1.5.6.2.2.3 可以实时监测仪表自身运行工况，具有完善的自我监测能力。当监测到有异常情况发生时，装置自动告警，并根据情况的不同作相应的应急处理；

1.5.6.2.2.4 采用两行汉字液晶（LCD）或LED显示，人机界面非常友好；

1.5.6.2.2.5 仪表可选配1～2路RS485通讯口,与其他设备进行联网通信，提供ModBus-RTU或ProfiBus-Dp（选配）通信协议；

1.5.6.2.2.6 可选配1～2路4～20mA的模拟量输出，方便与DCS或其他控制系统连接；

8

1.5.6.2.2.7 能够记录最近发生的100次事件，记录信息掉电不丢失。

1.5.6.2.3 环境要求

工作环境： 工作温度：-10℃～55℃

贮存温度：-20℃～75℃

相对湿度: <95%，

防护等级： IP52

海拔： 可达2000米

抗震： 10g/5ms

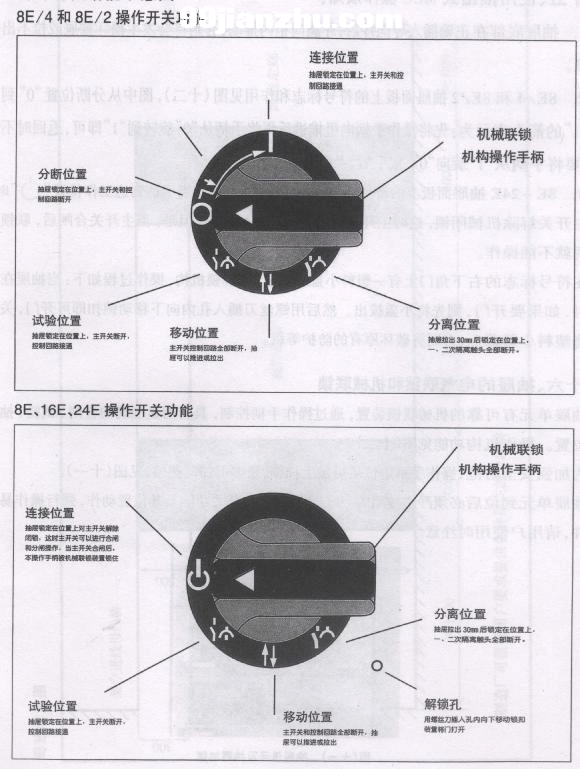

1.5.6.3 MNS型低压抽出式开关柜单元抽屉简介：MNS型抽出式开关柜单元抽屉操作手柄位置“见图3”

1.5.6.3.1 连接位置:主开关合闸，功能单元锁定；

1.5.6.3.2 分断位置 :主回路断开，功能单元锁定；

1.5.6.3.3 移动位置 :主回路和控制回路均隔离断开，功能单元可自由拉出；

1.5.6.3.4 试验位置：主开关分闸，控制回路接通，功能单元锁定；

1.5.6.3.5 分离位置：旋出30mm距离，主回路及控制回路均隔离断开，功能单元锁定。
