固体绝缘金属封闭开关设备
安装说明
一、产品结构说明
1.断路器机构简介
2.隔离机构简介
3.壳体结构简介
二、安装说明
1.底座采用铆接
2.装底座(安装螺钉螺钉M8*45 数量12个，M6*20 数量8 ） 见下图
4.接二次线（机构部分）
4.1 机构部分零件的拆装方法
为了方便接二次箱，可能得拆个别零部件，下面简要叙述辅助开关的拆装方法。
4.1.1辅助开关的拆卸方法
a、 将主开关打到分闸状态，且分合闸弹簧均处于未储能状态。
b、拆计数器部件与联锁拐臂的连接螺钉（途中画圈位置），如下图：
c、拆辅助开关安装板的四个螺钉(下图画圈位置），取出辅助开关部件
4.1.2 辅助开关的安装方法
a、 将主开关打到分闸状态，且分合闸弹簧均处于未储能状态。
b、将辅助开关部件装到机构上(辅助开关状态：① 11和12导通；②12朝向为左上角；③联锁拐臂朝向为左下角），锁好四个螺钉后如下图（注意为主开关接线不能干涉到合闸电磁铁的推杆）：
c、将联锁拐臂与计数器部件连接一起，并锁紧（拧紧力矩为：4.54-6.36N·m）,效果如下图：
4.2安装机构端子安装板和机构端子
4.3接机构部分的二次控制部分
5.装上支撑板、左侧板、右侧板，二次箱
依次装上上支撑板、左侧板、右侧板，再装二次箱，如下图
6.接二次线（二次箱部分）

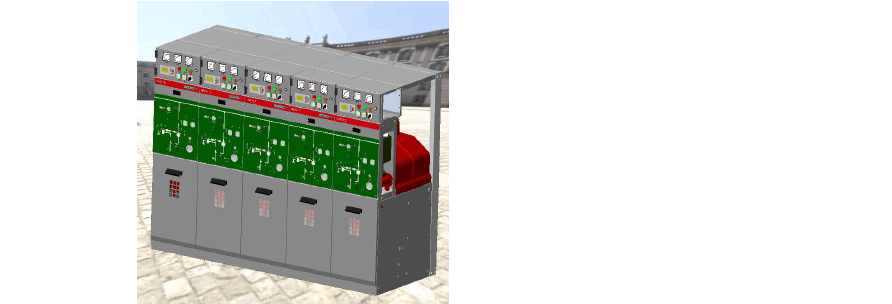

7.并柜

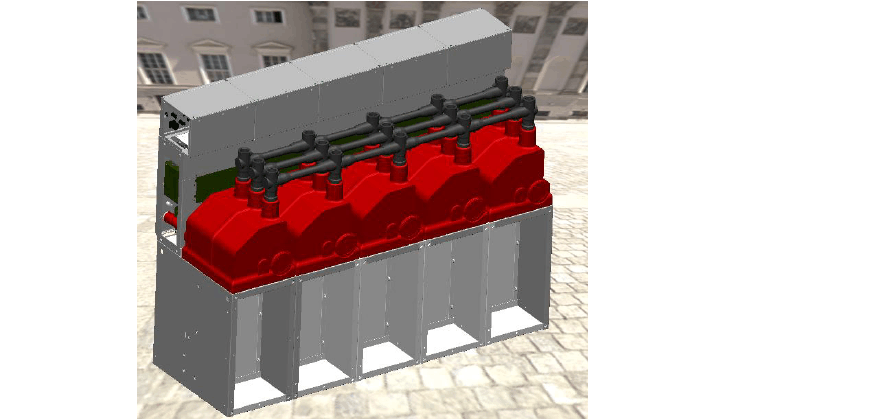

8.装顶部扩展母线
9.封泄压通道
装泄压通道，泄压阀与泄压通道连接，保证泄压阀接地
10.装接地排
11.装前面板
11.1 贴储能指示面贴
a、扣上前面板，将主开关打到未储能状态
b、用铅笔顺着储能指示孔，在储能指示板上画出储能指示孔在指示板上的投影（20*26），如下图
c、取下面板，用事先做好的工装（内圈20*26，外圈28*34）内圈对准储能指示板上画好的方框，并将工装的外圈（34*28）画到储能指示板上（外圈刚好是储能面贴的外形尺寸）。
d、将未储能面贴贴到画好的大方框内。
e、将主开关机构打到储能状态，按照上述步骤b、c、d贴已储能面贴。下图为效果图：
11.2贴主开关合分闸指示面贴
沿着合分闸指示板的外形贴上合分闸指示面贴（左白右黑），如下图
11.3装上前面板。
备注：前面板分装时，滑板和滑动手柄相连是用GB/T 947-1988开槽球面大圆柱头螺钉M4*10（或者GB/T 70.2-2008内六角平圆头螺钉M4*10）加螺纹胶锁紧固定，不加平垫和弹垫。
12.封整柜后封板和左右侧板。
13.注意事项
以下原因容易导致指示牌打断，烦请贵公司在装配是
注意，若因以下原因导致指示牌打断和划伤，我司将不免
费提供更换指示牌。
13.1 以下原因容易导致指示牌打断
a、指示牌跟机构固定时，没有锁紧，导致指示牌晃动，引
起指示牌与前面板干涉，打断指示牌
b、前面板焊接不牢固、焊偏、焊斜或者焊高
前面板焊接必须稳定牢固，且保证焊接高度尺寸5的公差（具体公差详见下图），若高度偏高，可能与指示牌干涉，导致打断指示牌，使五防联锁失效。
第11 / 12页
13.2 以下原因容易导致指示牌划伤
滑板和滑动手柄相连的螺钉安装偏高，导致指示牌划伤
正确安装方法：滑板和滑动手柄相连采用GB/T 947-1988开槽球面大圆柱头螺钉M4*10（或者GB/T 70.2-2008内六角平圆头螺钉M4*10）加螺纹胶锁紧固定，不加平垫和弹垫。（若加弹垫高度偏高，会划伤指示牌）
