3.6-40.5kv高压限流熔断器
本产品适用于户内交流50Hz，额定
电压3.6-40.5ｋV系统作为电压互感器的
过载或短路保护之用，（通过国家高压电器
质量监督检测中心试验，产品符合
GB/T15166.2和IEC60282-1）。

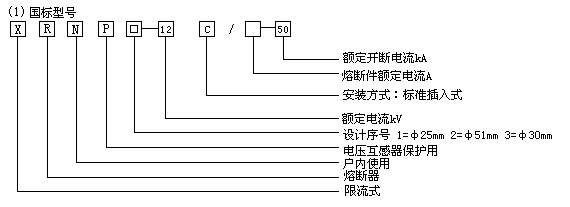

1.型号

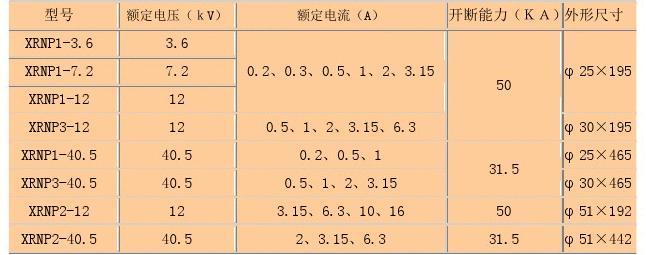

2.基本参数
熔断器的基本参数如表
3.主要技术数据 （1）熔断器在规定的使用条件下，能可靠的分断使熔体熔化的电流至额定开断电流50ｋA之间的仍何故障电流。
（3）时间--电流特性曲线如(图1)所示，最小开断电流以上部分为虚线。
（4）限流特性如（图2）。
4.外型及安装尺寸
