目 录
产品使用需知 .............................................................................. I
一、监控模块 ............................................................................. 1
NT8265单常开防火门监控模块 .............................................. 1
NT8266单常闭防火门监控模块 .............................................. 2
NT8267双常开防火门监控模块 .............................................. 3
NT8268双常闭防火门监控模块 .............................................. 4
二、监控系统 ............................................................................. 6
NT8051防火门监控器 .............................................................. 6
NT8052电源箱 .......................................................................... 8
LL1003手持编址器 ................................................................... 9
三、防火门电动闭门器 ........................................................... 10
GA93-3C Ⅲ (LELE-FWD)电动闭门器 ................................ 10
四、门磁开关 ........................................................................... 12
MC-57门磁开关 ...................................................................... 12
五、综合防火门系统设计 ....................................................... 14
产品使用需知
一、产品布线要求
1、防火门监控器或电源箱到监控模块之间的连接线
防火门监控器或电源箱与监控模块之间的DC24V电源线采用截面积不小于1.5mm2双色双绞耐火铜芯电线电缆，在带满127只模块（其中释放器型常开防火门最多32个或电动闭门器型常开防火门最多64个）的情况下，最远布线长度为200m；
DC24V电源线如果采用截面积不小于2.5mm2双色双绞耐火铜芯电线电缆，在带满127只模块（其中释放器型常开防火门最多32个或电动闭门器型常开防火门最多64个）的情况下，最远布线长度为500m。其他情况可以计算得出，基本原则：最末端常开防火门模块的供电电源电压不低于18V。
防火门监控器或电源箱与监控模块之间总线采用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆，在带满127只防火门监控模块的情况下，最远布线长度为1000m。
2、监控模块到电动闭门器、释放器、门磁之间的连接线
采用截面积不小于1.5mm2双色双绞耐火铜芯电线电缆，长度不超过5m。
3、防火门监控器到电源箱之间的连接线
每台防火门监控器最多可以带30台电源箱，防火门监控器与电源箱之间的通讯线采用截面积不小于1.0mm2双色双绞阻燃或阻燃耐火电线电缆，最远布线长度为1000m。连接方式为总线拓扑结构，也就是从A到B，从B到C，从C到D…，A表示防火门监控器，B、C、D。。表示电源箱，且B、C、D…顺序从01、02、03、...对应顺序排列。
4、穿管保护要求
系统的电源线、总线可以共管铺设，请根据实际工程情况合理布线。但本系统电源线及总线不能与工程现场其他任何强电线路共管铺设，除非采用屏蔽双绞线，并且保证屏蔽层可靠接大地。
二、产品安装及接线注意事项
? 防火门监控器应安装在消防控制中心。
? 24V直流消防电源线的线径计算，应考虑最大电流的线路压降，确保设备负载端的电压在18V以上。 ? 电源接线前也要测线，要求线间阻值大于40KΩ，对地阻值大于20MΩ，当突然有很多动作模块报出故
障时首先要想到消防电源是否短路，关闭电源查看线路。（只要线间短路电源会自动保护停止输出电压，但时间一长就会把电源烧掉），测量线间阻值严禁在安装设备后用摇表测量。
? 电池一般在电源电量充足并静态工作时，电池可保证工作3小时，但在备电欠压或主电长时间断电时
关掉备电。在停电时最好要把主备电全部关掉。
? 在主机开机之前，需检查市电输入电压，对于低于AC180V和高于AC240V的电源及电压波动较大电
源、临时电源严禁接入。
I
主要性能及指标
?
?
?
?
?
? 可连接电磁释放器、电动闭门器、门磁开关 输出控制信号：DC24V/1A，正常时稳态输出，火灾发生后联动控制脉冲输出，脉冲持续时间3S 输入反馈信号：开关量信号 功耗：≤0.2W 环境温度：-10~+50℃相对湿度≤95%，不结露 外形尺寸：85mm×85mm×36mm
编码方法
? 编码器编写地址
安装与接线
?
?
?
?
? 1、2：总线，无极性，连接防火门监控器或电源箱的总线。 6、5：供电电源，DC24V，有极性，连接防火门监控器或电源箱的24V输出端。 7、9：电动闭门器型单常开防火门控制输出，连接常开防火门。 10、11：释放器型单常开防火门控制输出，连接常开防火门。 4、5：单门磁开关输入（门磁开关并联20K、1/4W电阻，监视门磁开关连线故障）。
1

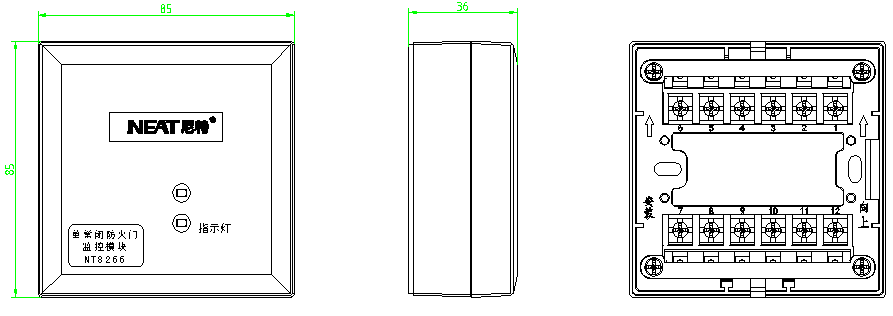

NT8266单常闭防火门监控模块
功能简介
常闭式防火门监控模块实时监视常闭式防火门的状态，利用门磁开关反馈常闭门开关状态。
产品外形图
主要性能及指标
? ? ? ? ?
可连接门磁开关
输入反馈信号：开关量信号 功耗：≤0.1W
环境温度：-10~+50℃相对湿度≤95%，不结露 外形尺寸：85mm×85mm×36mm
编码方法
?
编码器编写地址
安装与接线
?
1、2：总线，无极性，连接防火门监控器或电源箱的总线。
2
总线
NT8267双常开防火门监控模块
功能简介
双常开模块的主要作用是控制双扇常开防火门的关闭并实时监视常开防火门的工作状态，一般安装在防火门上方。发生火灾时靠控制电动闭门器控制常开式防火门关闭。 产品外形图
主要性能及指标
?
?
?
? 可连接释放器、电动闭门器、门磁开关； 输出控制信号：DC24V/1A，正常时稳态输出，火灾发生后联动控制脉冲输出，脉冲持续时间3S； 输入反馈信号：开关量信号； 功耗：≤0.2W；
3
总线
GND24V+
GND24V+
1L+1L-
总线
1L+1L-

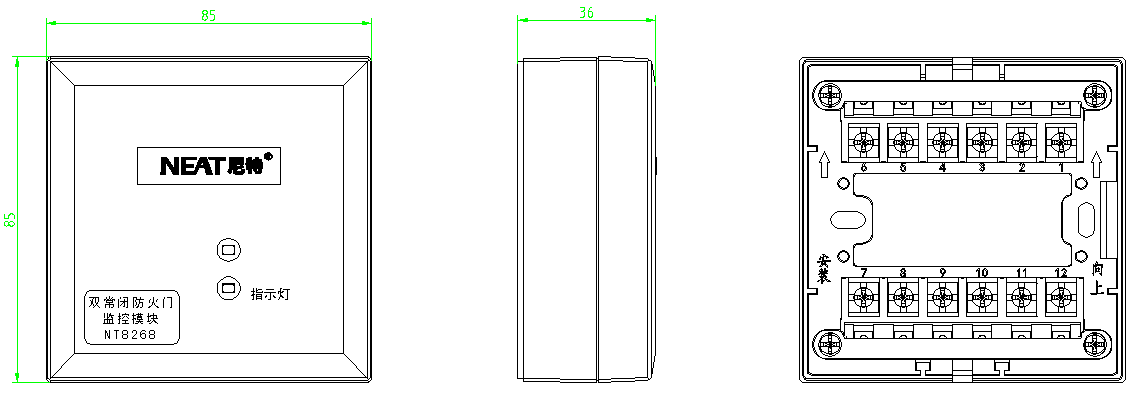

NT8268双常闭防火门监控模块
功能简介
双常闭式防火门监控模块实时监视常闭式防火门的状态，利用门磁开关反馈常闭门开关状态。
4
主要性能及指标
?
?
?
?
? 可连接门磁开关。 输入反馈信号：开关量信号。 静态功耗0.1W。 环境温度：-10~+50℃相对湿度≤95%，不结露 外形尺寸：85mm×85mm×36mm
编码方法
? 编码器编写地址
安装与接线
?
?
? 1、2：总线，无极性，连接防火门监控器或电源箱的总线。 4、5：单门磁开关输入（门磁开关串联20K、1/4W电阻，监视门磁开关连线故障）。 3、5：双门磁开关输入（门磁开关串联20K、1/4W电阻，监视门磁开关连线故障），即端子4、5
1L+
监视一扇门，端子3、5监视另一扇门。
总线
5
二、监控系统
NT8051防火门监控器
产品简介
防火门监控器是我公司依据国标GB29364-2012精心研发的新产品，具有低成本、高性能、稳定可靠的优点。监控器采用面向对象的程序设计理念，融合多种先进软硬件技术，完全符合国标标准规定的各项指标要求，监控器运行稳定可靠，具有较好的扩展性与可维护性。监控器与多款监控模块组成大容量的防火门监控系统，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼、民用住宅等各种人员密集场所。
产品系统介绍
? 该防火门监控器满足国家标准GB 29364-2012《防火门监控器》的要求，可以实现常开防火门的控制和常闭防火门的监管。
? 防火门监控器自身带2个回路，且每个回路可配接127点，共254点，其中配接释放器型常开防火门最多32个或电动闭门器型常开防火门最多64个。
?
? 可携带1路电源箱，电源箱最多为30台。 监控器自带20个手动操作按键，可以与常开监控模块对应编程，控制对应防火分区的常开防火门在发生火灾后关闭；一个手动按键可以编程控制1个常开防火门或者一个分区（以及相关防火分区）的所有常开防火门。
? 防火门监控器可以通过火警通讯板的RS232端口与火灾报警控制器进行通讯，接收火灾报警控制器输出的火灾探测器信息，利用火灾烟气态势信息控制常开防火门的关闭。也可以通过开关量接口接收火灾报警控制器监视的防火分区状态信息，按照预定的预案控制常开防火门关闭。
? 防火门监控器实时监管电源箱的主备电工作状态，在电源箱的电源发生故障时，发出故障声光报警提示。
6
应用及特点
?
? 防火门监控器结构采用壁挂式结构，安装于消防控制室。 硬件采用嵌入式系统，显示采用7寸LCD彩色液晶显示屏，可直接在液晶屏上同时显示设备状态信息、设备位置信息、报警和启动等文字信息，显示内容丰富、直观，方便用户使用。
?
?
?
?
? 可现场实现防火门部位注释信息编程，防火门信息显示生动直观。 可与火灾报警控制器现场联动。 用户操作分级。 具有历史信息存储查询功能，存储记录数量≥10000条。 输入电压AC220V/50Hz，自带备用电池，备电可保证连续工作3h以上。
主要性能及指标
? 电源
主电电源：AC220V
备电电池：4.5AH/24V
? 监控器容量
一台监控器带2个回路，每个回路可配接127个防火门，共254个防火门（包括常闭防火门和常开防火门，其中释放器型常开防火门最多32个或电动闭门器型常开防火门最多64个）；且可携带1路电源箱，电源箱数量最大为30台。
?
? 线制：2总线制 电流：4A
7
NT8052电源箱
产品简介
电源箱主要为各类防火门提供现场工作电源，接收防火门监控器的控制命令，下发至监控模块控制常开防火门关闭，同时接收监控模块的回答信息，上传至防火门监控器。电源箱采用壁挂式结构，一般安装在楼层弱电配电间内。
产品外形图
主要性能及指标
? 电源
主电电源：AC220V
备电电池：4.5AH/24V
? 线制：2总线制
8
LL1003手持编址器
功能简介
手持编址器用于为监控模块离线编写地址。使用时，手持编址器的2颗输出线连接监控模块的通讯总
线端子（端子标号1、2），开启右侧的电源开关，按“↑”、“↑”、“←”、“→”设置模块地址，按下“写”键写入模块地址。如果想查询某只监控模块的地址，按下“读”键即可。
手持编址器的供电电源采用4节1.5V的5号电池，也可以采用外部DC5V~6V的便携式直流电源。
主要性能及指标
?
? 供电：DC5V~DC6V 环境温度：-10~+50℃ 相对湿度：≤95%，不结露
产品外形图
? 各部分名称及功能介绍
9
第11 / 16页
主要性能及指标
? 电源：DC24V 0.8A 0.1-3S
? 安装尺寸：76mm×16mm
?
?
10 承重：30-120KG，最大可关闭1200*3300的单开玻璃门。 控制方式：联动主机控制，温度控制，手动开关释放控制。

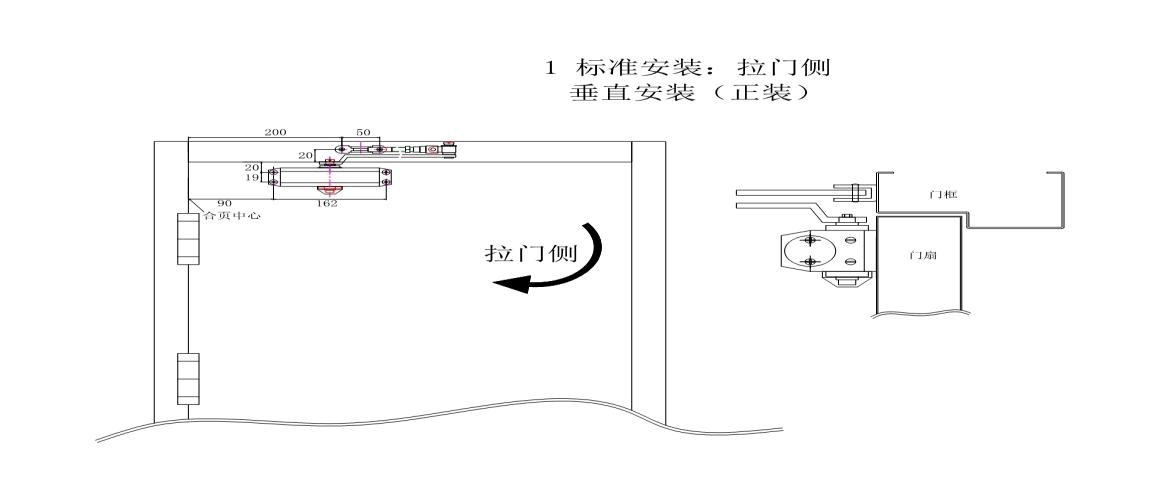

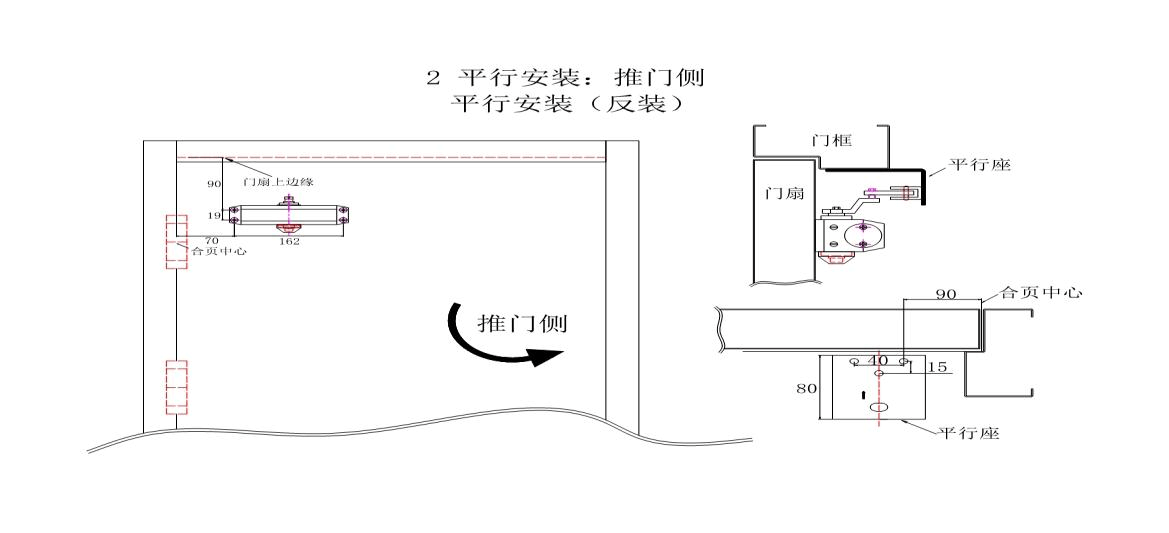

注：1、建议使用前两种安装方式（1、标准安装：拉门侧2、平行安装：推门侧）。

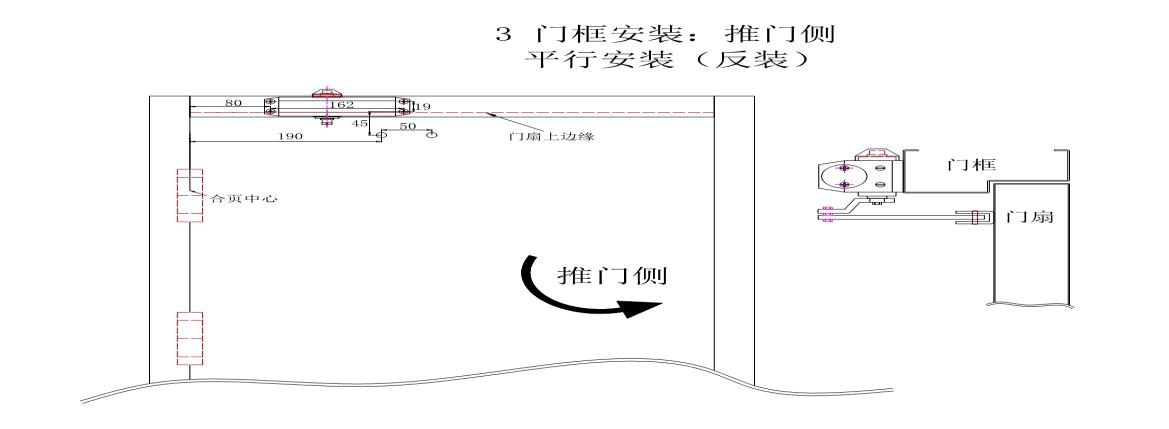

2、因为第三种安装方式（3、门框安装：推门侧）对门框要求高，不建议使用此安装方式。
11
主要性能及指标
?
?
?
?
? 开关量信号：无极性 最大承受电压：DC100V 最大承受电流：0.5A 最大承受功率：10W 未导通电阻：>20M导通电阻：<10Ω 环境温度：-10~+50℃ 相对湿度≤95%，不结露
安装与接线
?
?
?
? 门磁开关带2根黑色引线，开关量无极性。接防火门监控模块门磁输入端子。 螺丝固定。 常闭型，门磁合并的时候是导通状态。 明装门磁开关，安装于防火门上框和门扇上头靠锁孔一侧，从门框内槽口往合页边100mm，双开门从门框中心往合页一侧各偏移100mm，安装完毕后保证缝隙3-5mm内，其螺丝孔径为θ4mm。
12
使用说明
?
? 工作距离25-35mm。 使用寿命 100万次。
适用场所
? 一般安装于防火门门框上方。
13
