RYS-BWD3K320B/BWD-3K320B型
RYS-BWD3K-320系列
干式变压器微电脑控制仪/干变电脑温控仪
温度测控仪
使用说明书
北京瑞亿斯科技有限公司
北京瑞亿斯科技有限公司
提示：为避免变压器初次通电时，产生的瞬时高压及拉孤现象，请在变压器通电正常运行正常后，再接通温控器电源。
北京瑞亿斯科技有限公司
一、概 述
BWD-3K320B型电脑温控器是我公司为风冷干式电力变压器可靠运行而设计的新一代多功能型电脑温度控制器。利用预埋在干式电力变压器三相绕组线包中拓三只Pt100铂热电阻来检测干式电力变压器线包的温升，并根据温升自动控制冷动风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用目前先进的RISC单片计算机并结合先进的I2C存储与调整技术，根据JB/T7631_94标准设计而成，使得温控器具有结构简单，运行可靠抗干扰能力极强的特点。同时温控器还具有“黑匣子”功能，可记录停电前三个绕组线包的温度及本机的工作状态。
其主要特点有：
▲先进的电路设计技术，可更有效抑制零点漂移。同时机内全部采用低温度系数元器件，能有效的抑制温度漂移。
▲先进的抗干扰设计技术，温控器采用先进的PCB设计，模似滤波技术与多重数字滤波技术相结合，对电源瞬变，共模，串模及空间射频等干扰均有极强的抑制能力。
▲RISC单片计算机内置WATCHDOG和上、掉电检电路，使得温控器在各种条件下均能正常工作而不需另设复位键。避免了工作人员靠近变压器主体操作对人身安全造成伤害的危险。
▲完善的检测保护功能，能有效地判断传感器短路及开路故障。当温控器因传感故障不能检测温度时将强迫风机启动以保障变压器的安全，同时机内声光报警，接通报警触点远传故障信息以便及时外理。
▲风机检测保护功能。为避免风机长时期不启动而锈蚀堵转，温控器设有定时启动风机功能。同时通过面板的轻触键也可启动风机以检测风机功能。
▲温控器可通过模似输入温度值而检测温控的控制功能。 ▲操作简便，用户通过温控器面板上的轻触键即可设置各种控制温度参数。智能化设置方法能自动判断设置的温度范围。设置好的温度参数停电后也不会丢失。
▲I2C调整技术。温控器内不用电位器调校温度精度而采用先进的I2C调整技术，彻底解决了因使用电位器日久后漂移及接触不良的缺点，使温控能长期可靠运行。
▲I2C存储技术。温控器具有“黑匣子”记忆功能，可记录温控
北京瑞亿斯科技有限公司
器停电前三个线包的温度及本机的工作状态。最多可记录前四次停电的信息。
▲用户可方便地利用随机提供的安装支架来安装温控器及调整温控显示面板的朝向。
二、主要技术指标
1. 使用条件
环境温度 -10oC～—+55 oC
相对温度 5~95%
大气压 60~106Kpa
工作电压 AC170~AC25V(48~60Hz)
2. 测量范围 _40.0~220oC
3. 分辨率 0.1oC
4. 测量精度 ±1oC
5. 控制精度 ±1oC
6. 功耗 <8VA
7. 重量 <1Kg
8. 传感参数 Pt100
9. 抗干扰性能 符合JB/T7631_94标准
10.触点容量
风机 AC125/10A或AC220/7A三组
超温报警AC125/10A或AC220/7A一组
超温跳闸AC125/10A或AC220/7A一组
11.仪表外型尺寸 80×160×134mm
嵌装开孔尺寸 154×77mm
三、产品功能
1、检测巡回显示三相线包绕组温度或只显示三相线包绕组中温度最高的一相线组温度。巡回显示时每相显示约8秒。
2、故障报警功能：传感器故障时相应的A、B、C相指示灯亮，同时风机启动，机器内发出嘀嘀声并接通报警触点。显示器显示X‥HO或X‥LO，X表示故障相位。
3、风机启动和关闭功能：当三相线包绕组中有一相温度达到设定的风机启动温度值时风机自动启动，风机启动时风机指示灯亮。当
北京瑞亿斯科技有限公司
三相线包绕组中没有一相温度大于设定的风机关闭温度值时风机自动关闭。
4、超温报警功能：当三相线包绕组中有一相温度达到设定的超温报警温度时温控器发出声、光报警，并接通报警输出端子(平时这两个端子间是断开的，报警时就会接通)提供一个开关信号，给远方控制柜发出声光报警。
5、自动跳闸功能：当三相线包绕组中有一相达到设定的跳闸温度值时，温控器接通跳闸输出端子(平时两个端子间是断开的，跳闸时这两个端子口就会接通)，以提供一个开关信号给远方的控制柜，启动跳闸电路。(为防止因偶然因素触发跳闸特设有约5S延时)。
6、手动启动关闭风机功能：按风机键，风机启动，再按风机键，风机关闭。如手动风机启动没有手动关闭风机，则风机启动约15分钟后自动关闭。
7、风机定时检测功能：为避免风机长时期不启动而锈蚀堵转损坏，特设有风机定时检测功能，定时启动时间可设定，范围为0_199小时，到设定值时温控器自动检测一次启动风机约2分钟。输入000是则取消该功能。
8、控制功能自检：可模拟输入温度信号而使温控器作相应的控制。
9、“黑匣子”功能：可记录温控器断电时刻的三相线包绕组温度，以及本机的工作状态。

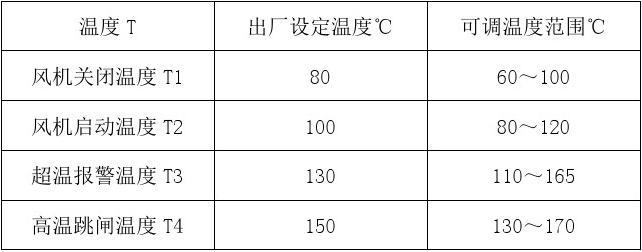

10、所有温度的设置均可通过面板上的轻触键直接设置。为防止闲杂人员设置，温控器设有密码，只有密码输入正确才能设置，否则只能查看而不能设置。设置温度范围见下表：
注：设置时应遵循T4>T3>T2>T1+4（4为风机启停的最小回差值）
北京瑞亿斯科技有限公司
四、温控器工作状态
1．显示三相温度最大值时最大指示灯亮。
2．巡回显示三相温度时巡回指示灯亮。
3．风机运行：风机指示灯亮，风机启动控制继电器触点闭合。
4．超温报警：超温指示灯亮，机内发出嘀嘀声，超温报警继电器触点闭合。
5. 超温跳闸:跳闸指示灯亮,超温跳闸继电器触点闭合。
6．Ａ，Ｂ，Ｃ三相传感器故障时相应Ａ，Ｂ，Ｃ指示灯亮，同时风机启动控制继电器触点闭合，机器内发出嘀嘀声，超温报警继电器触点闭合．显示器显示Ｘ‥ＨＯ或Ｘ‥ＬＯ，Ｘ表示故障相位，显示ＨＯ时为传感器＋线断或传感器内部开路．显示ＬＯ时为传感器Ｇ或＿线继或传感器内部短路，也可能未接传感器（传感器＋，－，Ｇ线请参考传感器内部接线图）
五、按键功能
1. 设置键：正常工作状态时按此键可进入参数设置状态：
参数设置状态时按此键将设置参数写入并进入下一参数设置： “黑匣子”记录检查状态时按此键可结束检查记录状态进入正常工作状态：
功能检测状态时按此键进入正常工作状态。
2. 移位∕风机键：正常工作状态时按些键可手动开关风机： 参数设置状态时按此键可改变设置闪烁位：
“黑匣子”记录检查状态时此键无效。
3. 增加∕巡回键：正常工作状态时按此键可切换最高∕巡回显示状态：
参数设置状态按此键可使设置闪烁位的数据增加１；
“黑匣子”记录检查状态时此键无效。

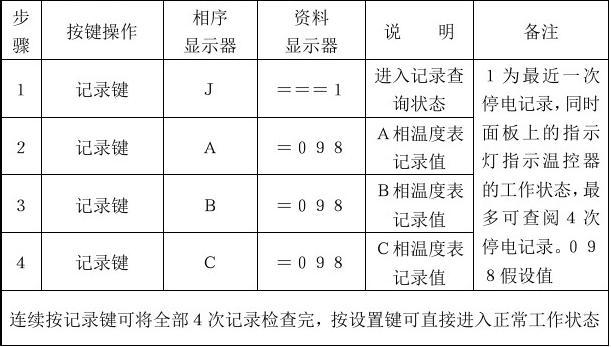

4. 记录键：正常工作状态时按此键可进入“黑匣子”记录检查状态： 参数设置状态时按此键无效：
“黑匣子”记录检查状态时连续按此键可将全部记录检查完并进入正常工作状态：
北京瑞亿斯科技有限公司
功能检测状态时按此键可将模拟温度值输入温控器：（为防止误跳闸，模拟输入温度大于等于设定超温跳闸温度值时，温控器不发出跳闸信号，仅面板上跳闸指示灯亮）。
5. 任何操作时如２０秒以上时间未按按键，温控器将自动返回正常工作状态。
六、安装使用
１．面板示意图

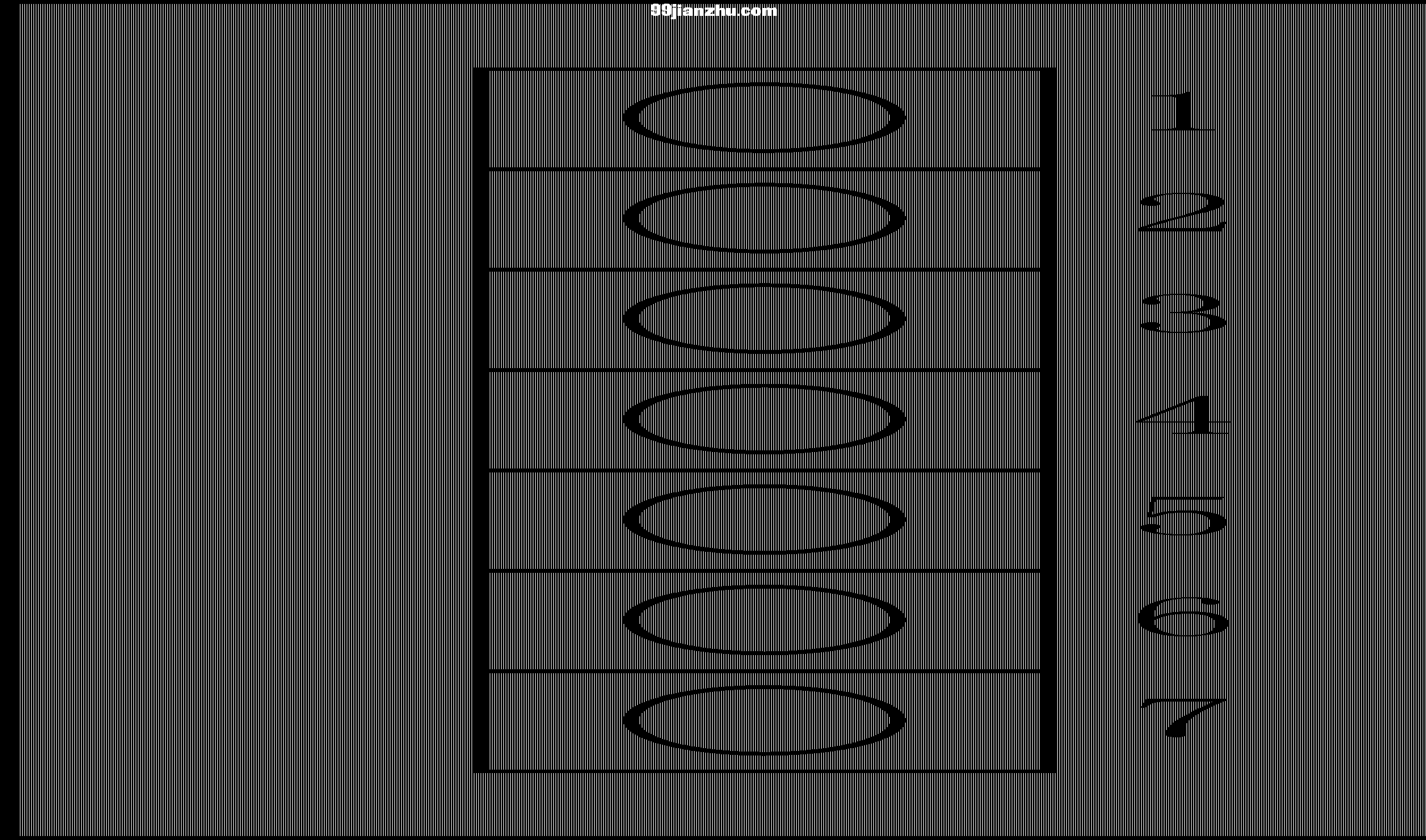

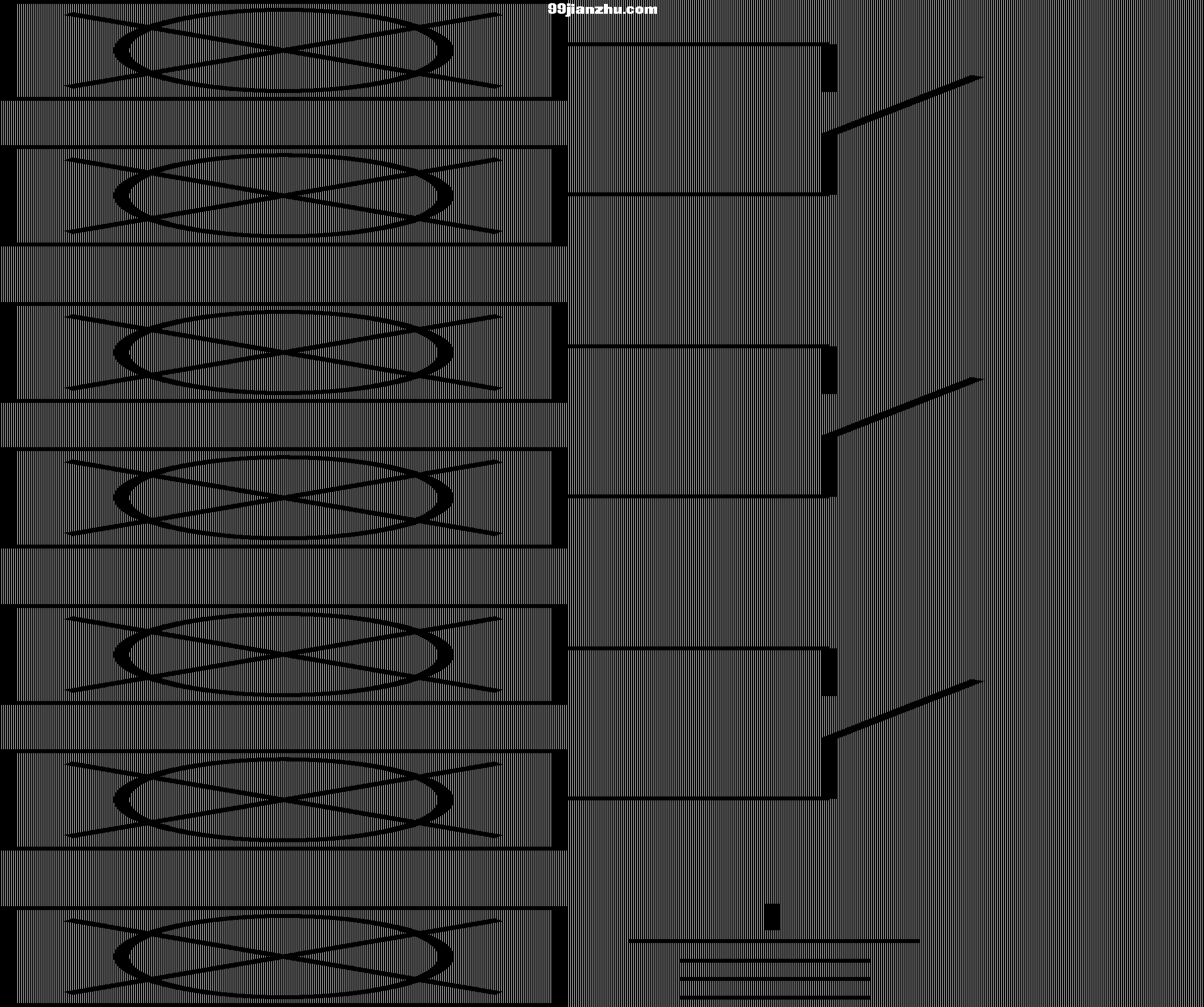

２．后盖板示意图
1—2：超温报警触点输出 3—4：超温跳闸触点输出 5—6：２２0Ｖ输入7： 接地
8： 外接零线 9—12：第一组风机触点输出 10—13：第二组风机触点输出 11—14：第三组风机触点输出
北京瑞亿斯科技有限公司

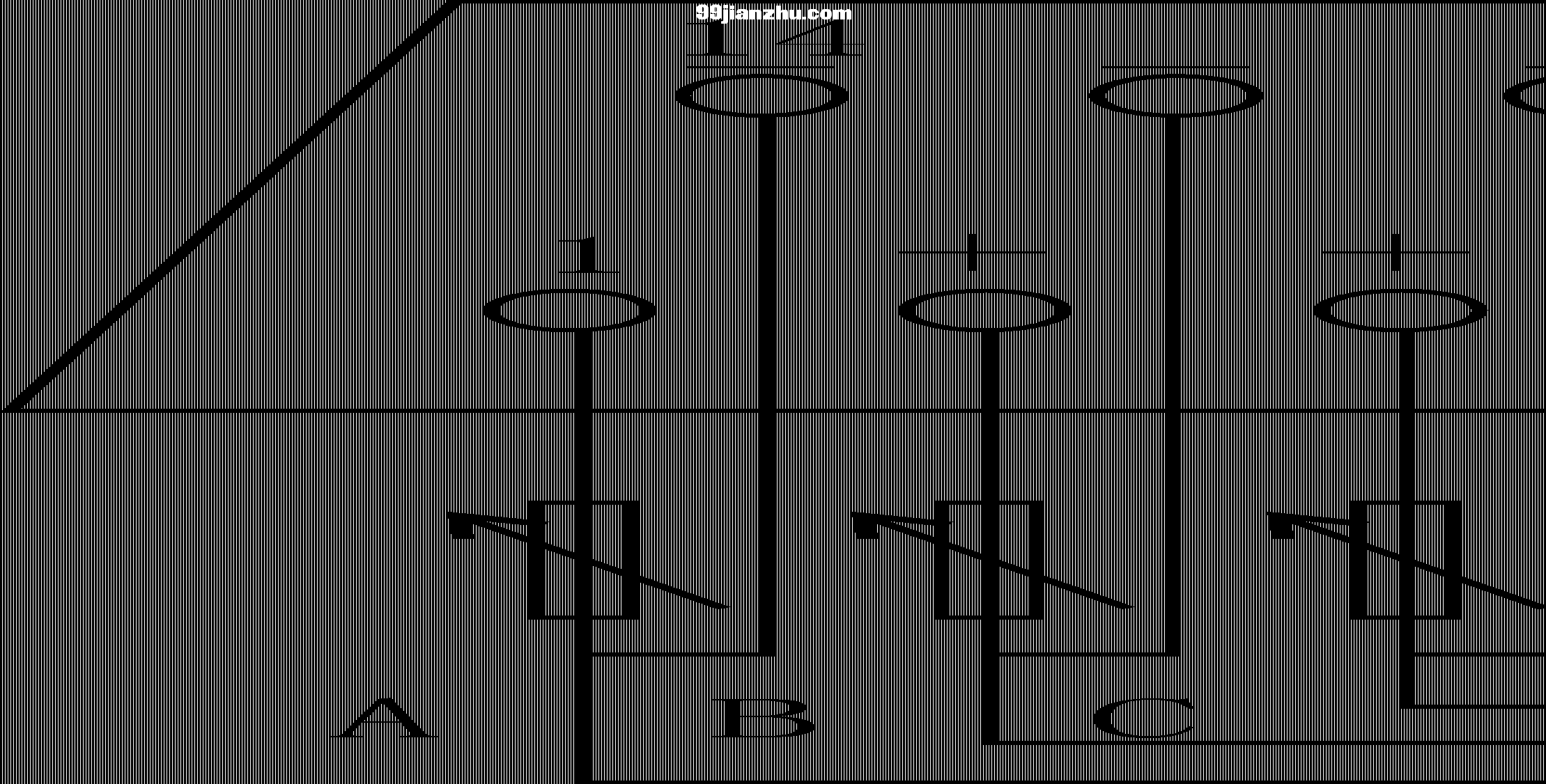

３．传感器接线示意图
Ａ：传感器内部接线图
Ｂ：传感器外部接线图
注：1.单位：mm；
2.如未声明，本公司则提供标准长度为3m的该相序传感器
注：1.单位：mm；
2.如未声明，本公司则提供标准 长度为3m的该相序传感器
北京瑞亿斯科技有限公司

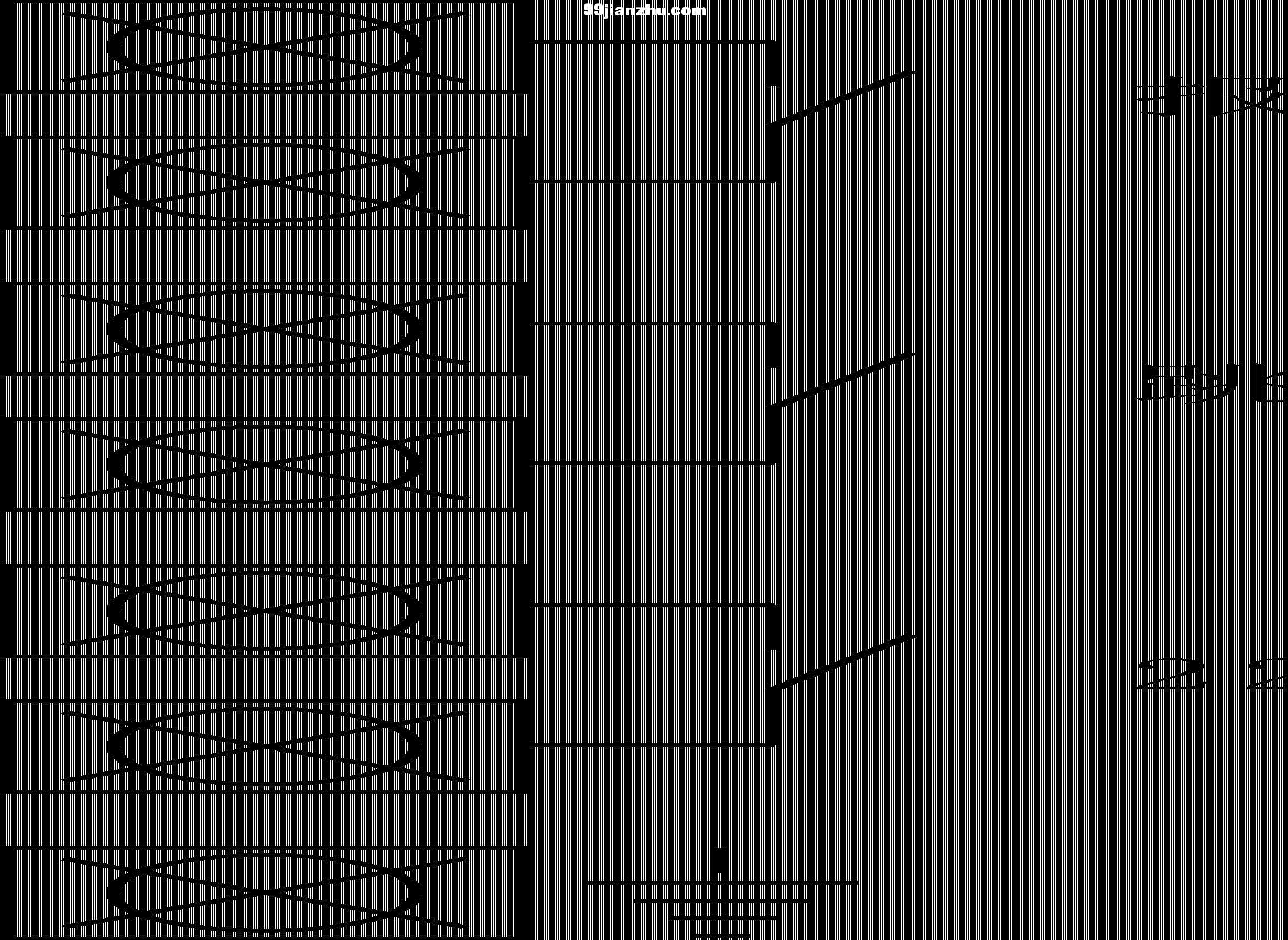

４、电气连接图
４．１三相风机连接图
可并接六台（四台）三相风机

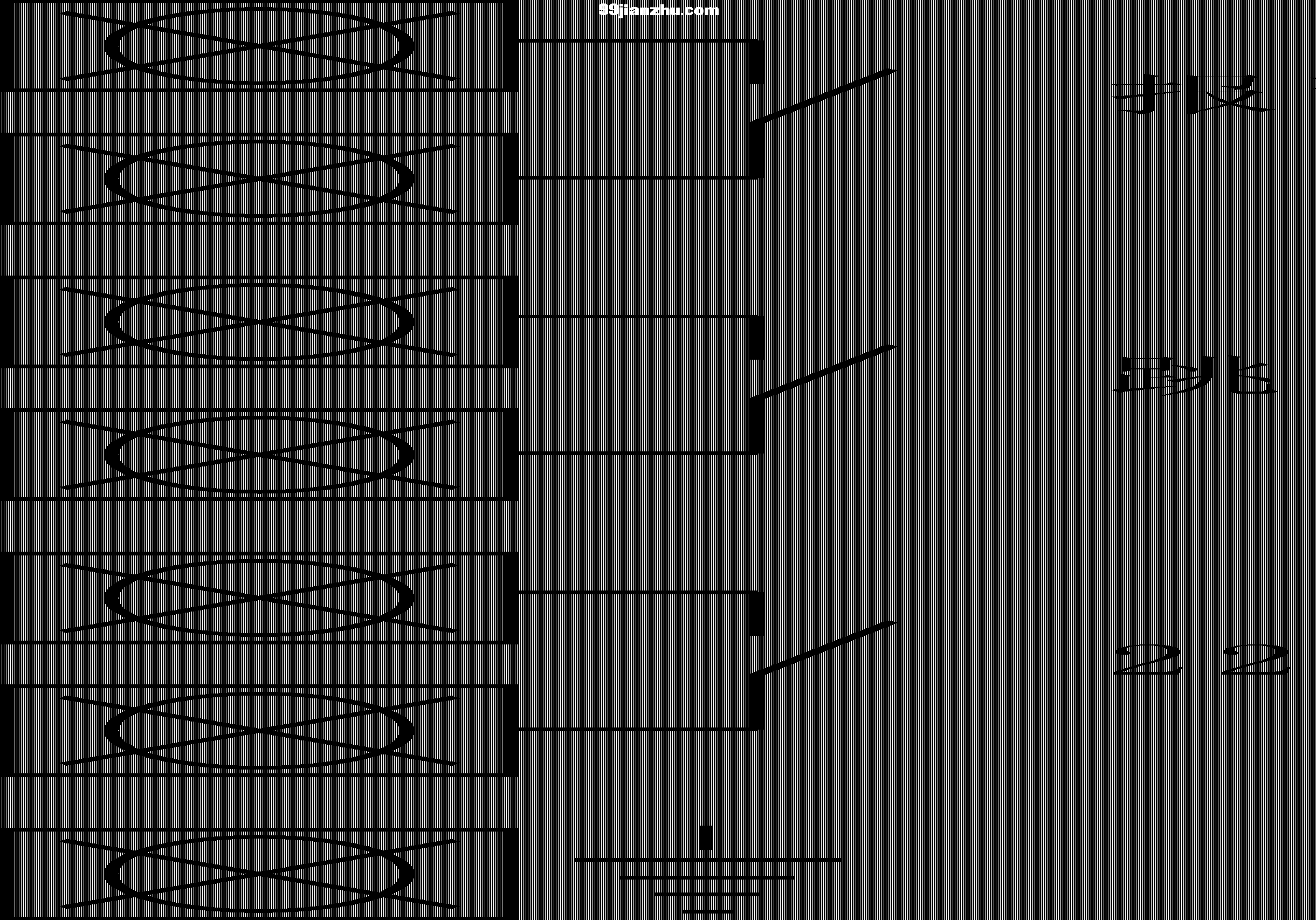

４．２单相风机连接图
每组端子间 可并接2台单向风机，按上图接法可使温控器内部每个继电器触点容量为２２０Ｖ·７Ａ的三个继电器并用使触点容量达到达２２０Ｖ·２１Ａ。
北京瑞亿斯科技有限公司
４．３单相有源风机连接图
注意：风机220V输出端不能短接
10—12端子间要并接六台单相风机，按上较接法可使温控器内部每个继电器触点容量为220V.7A的三个继电器并用，使触点容量达到220V.21A。
北京瑞亿斯科技有限公司

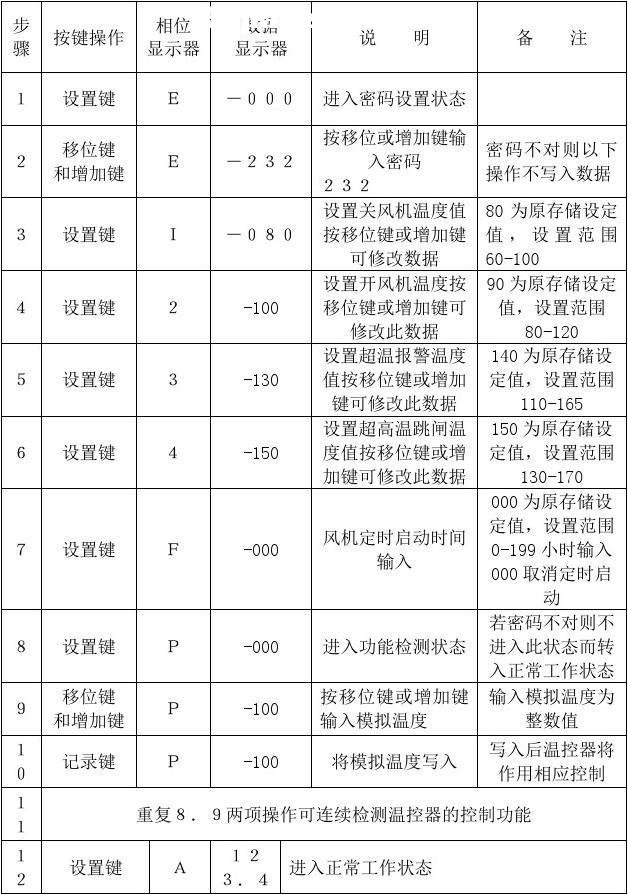

七、操作方法
注：设置温度值如不在设置范围内或未遵循Ｔ４＞Ｔ３＞Ｔ２＞Ｔ１＋４则自动返回前次操作
北京瑞亿斯科技有限公司
第11 / 12页
八、注意事项
1、使用前请仔细阅读说明书。
2、整机在固定板上安装好后，连接好有关引线，在确定无误的情况下方可送电运行。
3、传感器探头请勿用打火机烧烤（火焰温度在８００℃左右）。 4、本温控器系最新设计，可长期可靠运行而不需任何特别维护，但请避免长期接触腐蚀性气体引起器件腐蚀而影响温控器性能。
5、本温控器属精密仪表，请用户妥善保管和设置。 请妥善保管好此单，北京瑞亿斯科技有限公司以便后续能及时得到我们更好的服务。
北京瑞亿斯科技有限公司
